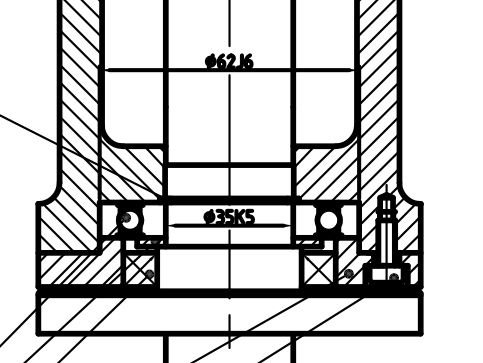

大家有沒有見過這種配合公差？

查看數: 4368 | 評論數: 10 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2024-4-10 16:05

回復

兔子鷹 發表于 2024-4-18 08:33:46

查手冊，圓孔和圓柱有間隙，正負公差不一樣

盧Tiger 發表于 2024-4-12 10:17:22

軸承的標注方法

駱馬湖鐵匠 發表于 2024-4-11 18:03:13

很正常的標法啊

周· 發表于 2024-4-10 20:56:53

這個是連接軸承，是表示省略了軸承那個

斯文棒棒 發表于 2024-4-10 20:51:26

與標準件配合的軸或孔，只標軸或孔的公差。這種標注沒問題。

阿飛LJ 發表于 2024-4-10 18:10:11

GB/T 1800 你百度搜一下就知道是什么了

更正：GB/T 1800.2-2020 產品幾何技術規范（GPS）線性尺寸公差ISO代號體系第2部分：標準公差帶代號和孔、軸的極限偏差表發表于 2024-4-11 14:41

湯圓園 發表于 2024-4-10 17:31:46

見過啊，這種就是給裝配知道來件的公差應該是多少，有時裝不上的時候可以讓檢驗量一下尺寸有沒有問題，不用去零件圖里找！

sh1017lwd 發表于 2024-4-10 16:29:26

見過這種的


這種比較實用，，，，發表于 2024-4-10 16:32

江山踏步 發表于 2024-4-10 16:21:19

你要先明確一件事，這根本不是配合公差，配合公差是由兩個配合符號來表明他是基軸制或者基孔制。
你圖中的符號只表示公差等級。
