工程圖有個前提，不用給別人造成困擾，還有要防止后面扯皮

貫通不貫通的，你得標準深度，要么主視圖你就畫出來，總之表達清楚就行，倒角無需標注，這是最基本的文明生產(chǎn)要求

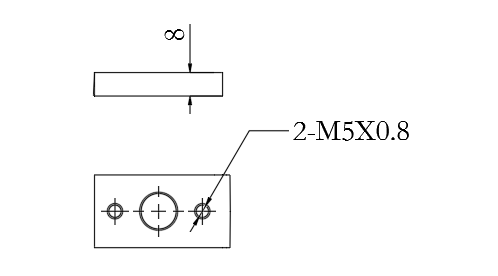

你這個圖標注的不對的地方； 1、孔的數(shù)量應該 2 X  不是2-；2、粗牙螺紋不要標螺距；3、嚴謹一些貫穿需要標注，但是你不標注人家就直接給你干穿了也會。4、倒角不用標的，這么小的孔倒角有沒有無所謂的。

貫穿側視圖可以看出來，倒角不需要

牛逼

機械制圖標準，新國標，你可以看看，沒有明確說，但是給的圖例里，有。
沒表明螺紋深度，就是貫穿，沒寫孔深，就是通孔。另外你家供應商螺紋不倒角，也是牛叉，這種也敢用？

華2017 發(fā)表于 2024-3-25 09:52
要標準貫穿，倒角可以省掉。

用SW出圖的話，用孔標注，會自動標上去

視圖不完整，必須標注貫穿，

完善圖紙 那就全部標上
