光纖復繞機，張力控制是如何做的

查看數: 2354 | 評論數: 6 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

2902007034

發布時間: 2024-3-20 16:46

正文摘要:

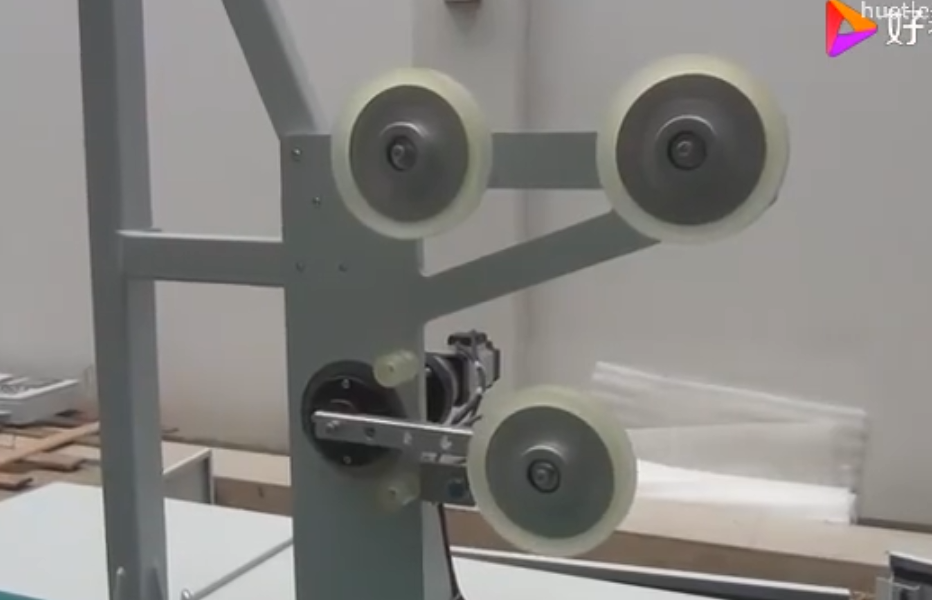

如題，像這種復繞機/繞線機，他們這種擺動桿是如何控制張力的？難不成是控制伺服電機速度模式或力矩模式，控制擺動桿的浮動嗎，我這邊需要做一套這種結構，還望各位前輩指教 ...

回復

wanyidawuwu 發表于 2024-3-21 11:50:39

用張力傳感器控制器來控制張力，通過放卷或段差來調節張力。

2902007034 發表于 2024-3-20 18:11:38

pengzhiping 發表于 2024-3-20 17:11
張力控制有很多種方式

3#樓主說的伺服力矩控制也是一種方式

老哥，你說的哪種彈簧的和磁粉阻尼的，不行，還是要一些張力控制精度高的，比如圖中這樣的，但是我不知道這個是怎么個邏輯

點評

pengzhiping

磁粉離合器你百度一下發表于 2024-3-20 18:50

給你定時關機 發表于 2024-3-20 17:56:25

線纜設備用爛了

pengzhiping 發表于 2024-3-20 17:11:06

張力控制有很多種方式

3#樓主說的伺服力矩控制也是一種方式

如果需要敏感系數更高更迅速的也有用低摩擦氣缸+氣動伺服比例閥，具體結構可以查一下紙巾機方面資料

也有比較粗糙的一種用杠桿+彈簧+接近開關來回?cái)[動。

主要看現場應用

點評

zhaojunxian

伺服電機電機連接一個動態扭力傳感器即可以調節力的大小了發表于 2024-3-21 09:13

及上開 發表于 2024-3-20 16:53:14

伺服力矩模式

人在曹營心在漢 發表于 2024-3-20 16:52:20

惰輪猜測
