如何設計好加工

查看數: 3328 | 評論數: 12 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2024-3-18 18:03

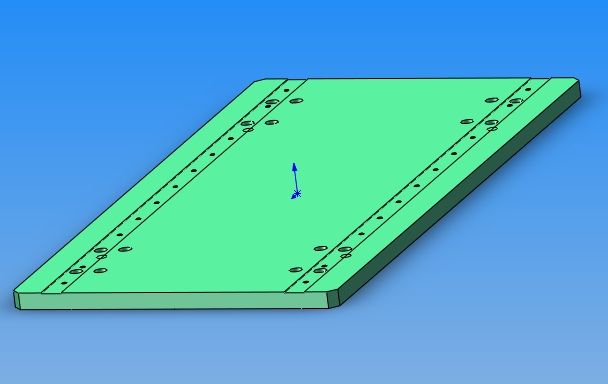

有一塊400*800*20的大鐵板，上面安裝直線導軌，下面安裝滑塊。為了確保兩個安裝面平行，有兩種方法： 1，整個面都加工，再以這個面為基準，加工另一個面。用大水磨加工，這樣貌似加工量很大。我不大懂機加工， ...

回復

siralop 發表于 2024-3-19 15:29:21

平臺的加工手段嘛，磨后刮研，但4個小凹陷需要有測量手段，或者在裝配工藝上想辦法，個人覺得設計有些許問題。還有，是否需要刮研另說，磨過是否就可以了需要看你要求的精度，真的需要0.01或者更低的精度嗎？需要你自己論證。

caixun 發表于 2024-3-19 14:37:07

第二種不要挖槽，用定位銷來定位滑塊。加工一面再加工對面導軌槽

陰天11 發表于 2024-3-19 13:48:08

導軌配槽滑塊配凸臺然后去磨平總之要求磨就盡量減小面積

15756663418 發表于 2024-3-19 09:48:48

如果讓配合面凸出來行不行？在鋼板上焊幾塊小板，在小板上加工平面鉆孔，這樣既減少加工量又方便裝夾

andriycike 發表于 2024-3-19 09:07:51

如果讓配合面凸出來行不行？在鋼板上焊幾塊小板，在小板上加工平面鉆孔，這樣既減少加工量又方便裝夾

328Feng_328 發表于 2024-3-19 08:30:39

再優化下第二種吧

+1 發表于 2024-3-19 08:46

zhaojunxian 發表于 2024-3-19 08:29:29

安裝面有定位臺階最好，一個精度好保證，第二好裝配

ヾ(❀╹◡╹)ﾉ~✔️對⭕～～～~~~··· 發表于 2024-3-21 23:40

冰河洗劍 發表于 2024-3-18 21:13:40

一次裝夾，加工出兩道槽

尹志春 發表于 2024-3-18 21:04:46

跟你無關，如果是精密件，最好應該是刮刀出手，就是鉗工通過，印泥拓印的方式，保證四個滑塊接觸面一樣，別人沒有什么工藝能保證平面度，
如果你不用精度，如隨便搞

M73100該可以吧發表于 2024-3-19 10:34
