帶入你想要的值就行

花點時間把理論力學剛體靜力學中的平面任意力系了解一下，你畫的這種模型在工程力學的入門課程中常見。即使網友高速你了，之后還是搞不懂

1F2=F1的水平分力

F3=F1的水平分力

2.
F1=根號二G
F2=G
F3=F1的水平分力

說多少遍了，桿件獨拆開分析。

zhangweikobb 發表于 2024-3-4 09:15
按照目前途中理解的，第一張圖中的三角形結構是一個整體，F(xiàn)1和F2表達都不準確。第二張圖中斜支撐的桿為二力 ...

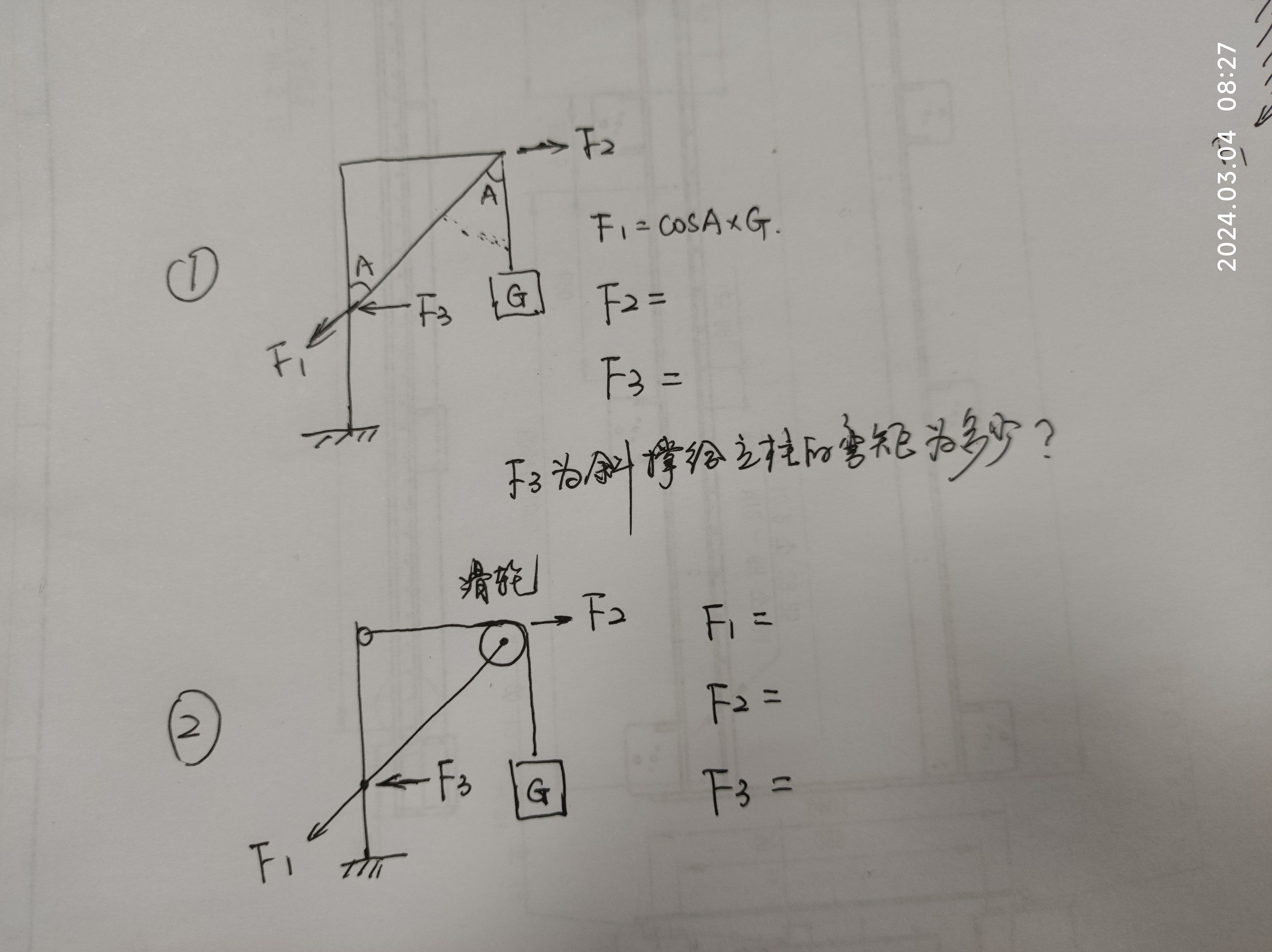

已重畫，見第一張圖，謝謝

zhangweikobb 發表于 2024-3-4 09:13
畫圖要嚴謹，第二個圖定滑輪是如何固定的沒有表示。

巳重畫，見第1張圖，謝謝

按照目前途中理解的，第一張圖中的三角形結構是一個整體，F(xiàn)1和F2表達都不準確。第二張圖中斜支撐的桿為二力桿，受力分析算是正確的。最好給每個力都起上名字，便于理解。

畫圖要嚴謹，第二個圖定滑輪是如何固定的沒有表示。
