L5215 發表于 2024-3-1 11:13
氣缸一端固定在滑塊可靠，可否固定在左側，從側面進行推舉；水平移動，可在側面加一個氣缸進行推拉吧！

固定在左側推不到水平位置

宋凌 發表于 2024-3-1 19:18
建議用兩個氣缸一邊一個（穩定型會比較好）頂上去連接處用魚眼接頭頂上去后水平氣缸進行移動

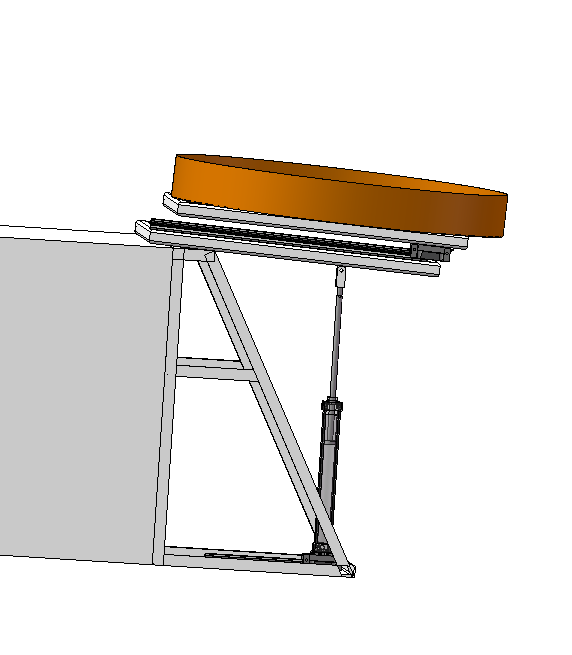

就是卡在了水平移動這，不知道怎么移動。因為傾斜上去的時候，一邊是固定住當作轉軸的。

xhwy123 發表于 2024-3-1 17:03
非要傾斜上去嗎，提升機構會不會更穩定

感覺用氣缸最方便，比較簡單

您考慮一下鏈條

初態和末態弄成曲柄的末端兩個狀態，曲柄起始位置做成轉軸了?

建議用兩個氣缸一邊一個（穩定型會比較好）頂上去連接處用魚眼接頭頂上去后水平氣缸進行移動

非要傾斜上去嗎，提升機構會不會更穩定

翻轉部分，固定端與連接端都用魚眼接頭然后氣缸末端做個水平限位
水平移動看負載，負載小用個氣缸行了，大的得上輸送帶

可參考---運垃圾的，垃圾桶上升翻轉機構。
