中心孔如何標注

查看數: 3559 | 評論數: 6 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2024-2-18 09:57

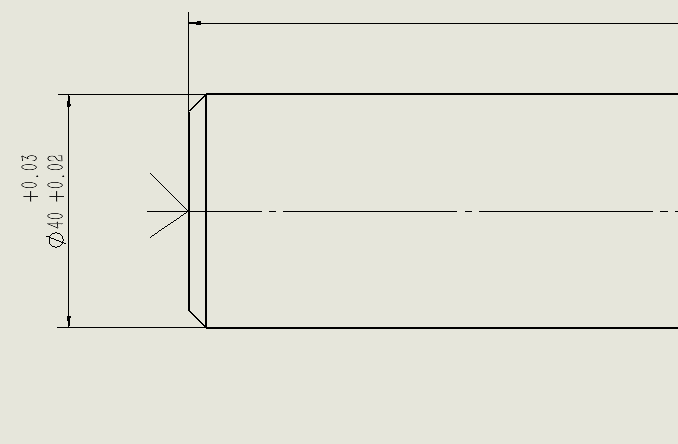

在solid works工程圖中軸的中心孔如何正確標識，我一直都是畫線的，有沒有正規的方法？

回復

lizilong 發表于 2024-3-5 08:36:53

呵呵hahei 發表于 2024-2-18 11:57
https://www.doc88.com/p-78347413888261.html 這里有你看下

感謝

qq707459754 發表于 2024-2-18 15:13:17

直接做成一個塊就行了

前景錢 發表于 2024-2-18 14:55:29

很少標中心孔

呵呵hahei 發表于 2024-2-18 11:57:20

https://www.doc88.com/p-78347413888261.html 這里有你看下

劉生693 發表于 2024-2-18 10:30:09

我是直接在特征里面做孔

Lean_2017.feng 發表于 2024-2-18 10:04:06

具體中心孔請參考 GB/T 145

如圖中的中心孔，表示的意思為保留中心孔（即完成件保留中心孔）

簡單說選用中心孔主要考慮：工件直徑，工件重量，中心孔是否被重復使用
