很少看見用輪廓度標注的圖紙。

在這里，輪廓度不加基準和平面度表達的一個意思，沒什么好糾結的，用哪個都行

平面度符號后面加上（CZ）就表示多個平面綜合評價平面度當做整體基準）

逆轉的月亮 發表于 2024-1-23 14:26
哪個標準說輪廓度有定義平面的意思？

其實這個問題前面大佬已經說了，這種情況用平面度，輪廓度只能定義平面、直線、平行，找了挺多資料。共同進步！

jia289039340 發表于 2024-1-23 11:14
是個零件，是感覺差點意思，主要是不確定，因為輪廓度也有定義平面的意思，整迷糊了。正確就是用平面度
...

哪個標準說輪廓度有定義平面的意思？

shentu 發表于 2024-1-23 11:42
好巧，你說的兩個度，都沒基準要求。。。。。。。

是定義基準，沒說基準要求，可能我的表述有歧義

好巧，你說的兩個度，都沒基準要求。。。。。。。

mintbird 發表于 2024-1-23 11:06
平面度定義里：公差帶是距離為公差值t的兩平行平面之間的區
輪廓度定義里：公差帶是包絡一系列直徑為公 ...

是個零件，是感覺差點意思，主要是不確定，因為輪廓度也有定義平面的意思，整迷糊了。正確就是用平面度

jia289039340 發表于 2024-1-23 10:29

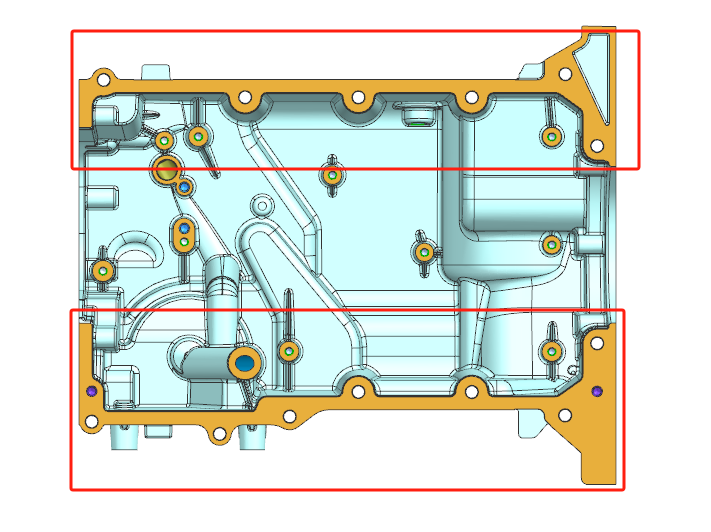

這款產品安裝平面分開的，所以是兩個平面，額，描述有點亂

按5樓的資料，可以查一下新的GB/T 1182-2018，里面的示例可以用來參考，幾個平面即使不共面也能標注。
感覺最主要還是要把“兩個平面”這件事表示清楚，1樓的圖看不出這一點。
我更傾向于用平面度來標注，畢竟安裝面是平面。用面輪廓度肯定也可以，標準里也有這種標注方式。
