ansys 嘗試水箱滿載分析，請進，求教

查看數: 2260 | 評論數: 5 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2024-1-19 15:23

這箱體是之前生化池用到的結構，不加任何加強的狀態下，嘗試用ansys 練練手，得出以上幾種結果。敢問，輸入的數值是否正確? 得出的變形結果離譜嗎？ ...

回復

yjp-666 發表于 2024-1-21 14:10:30

yjp-666 發表于 2024-1-20 13:23
后兩張應該是對的。第一張?jiān)趺椿厥?/blockquote>

液力加速度方向反了，密度單位沒錯

yjp-666 發表于 2024-1-20 13:23:47

后兩張應該是對的。第一張?jiān)趺椿厥?/td>

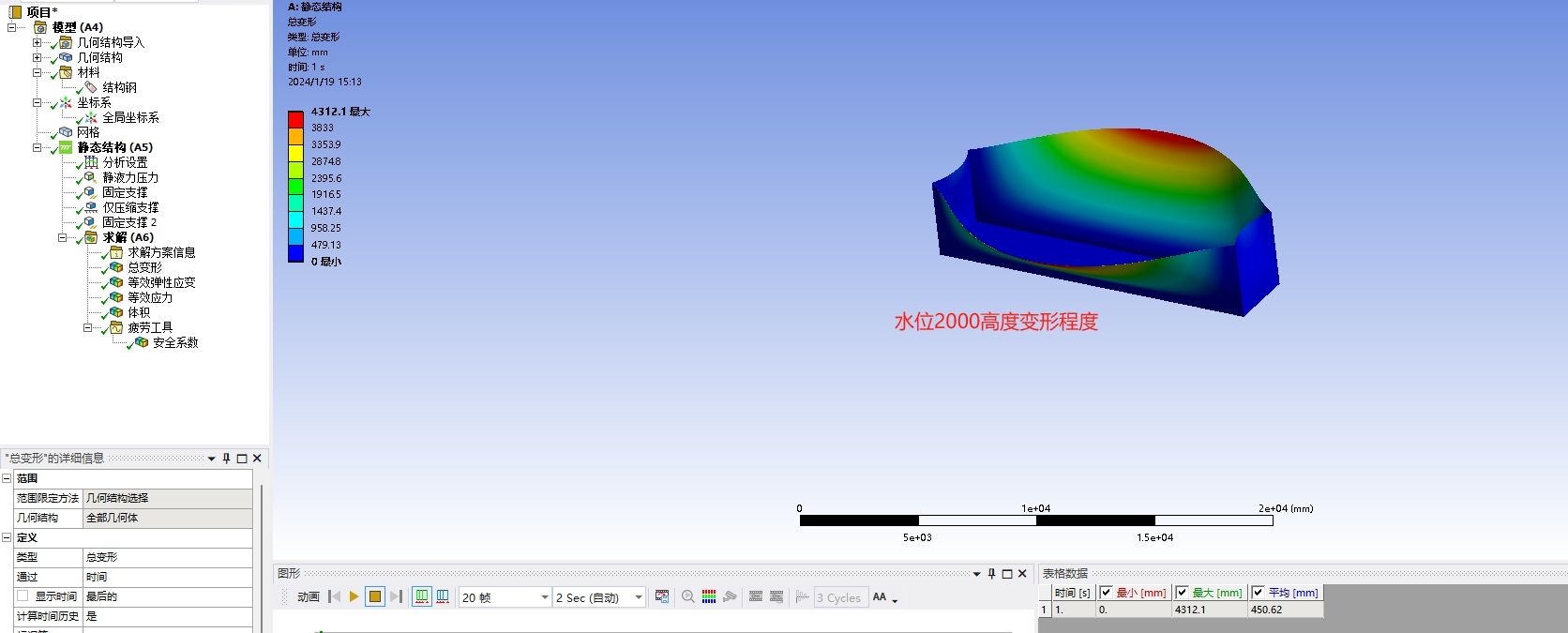

滿載狀態下的分析，另外一個是2米水位發表于 2024-1-20 16:15

17854315448 發表于 2024-1-20 09:20:09

看下流體的密度值和方向，水壓應該是下大上小，你這個方向反了，密度也不對

神魔high 發表于 2024-1-20 08:24:35

這變形比例沒調吧

選的真實變形量發表于 2024-1-20 08:28

舟山黃小菜 發表于 2024-1-19 15:25:25

如果得出的結果如果沒錯的話，那圖紙中加的39根拉管和3圈外圍槽鋼起的作用非常大啊
