皮帶線異響

查看數: 2195 | 評論數: 7 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2024-1-11 20:20

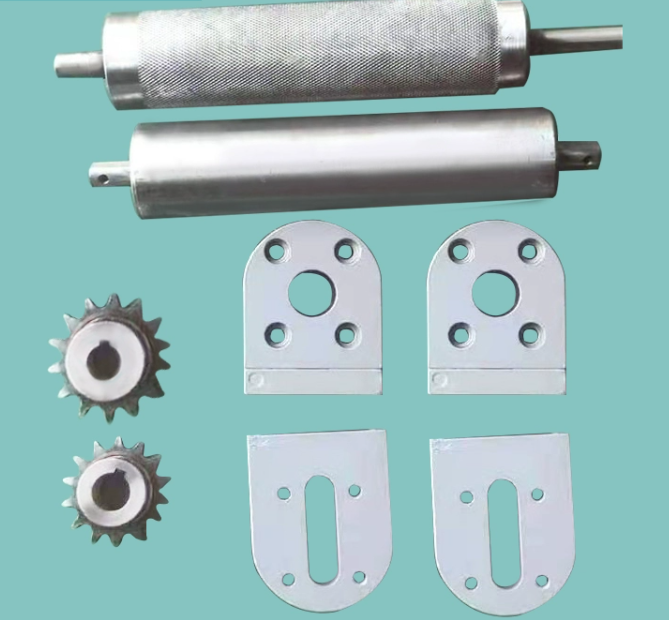

最近做了個皮帶線，使用的零部件如圖所示，皮帶比較長，3m，在使用的時候過一段時間就會產生咯噔咯噔的異響，第一次出現的時候，噴點油就沒聲音，后面又出現了就拆了，更換了軸承，好了幾天又出現了異響，家中其他工 ...

回復

13765953717 發表于 2024-1-12 09:01:14

本帖最后由 13765953717 于 2024-1-12 09:09 編輯

1、主動輪換調心軸承；2、主動輪與軸承過盈配合（過盈量小點，不然不好裝配，不過盈的話會產生蠕動現象，會把軸磨斷）

jumbone 發表于 2024-1-12 08:41:19

主動輪換成調心軸承，從動輪把軸承裝滾筒上，從動軸不動

雄赳赳 發表于 2024-1-12 08:23:21

這個可以更換樓上建議的軸承

pengzhiping 發表于 2024-1-11 20:58:25

jack-1 發表于 2024-1-11 20:54
沒有這樣操作的空間啊，只能在安裝的時候注意點了

可以改，以前也有發生過類似的情況。

如果你這個應該是 40*80的鋁型材就可以用圖片這樣的軸承，在加兩塊過渡板就可以了


jack-1 發表于 2024-1-11 20:54:35

pengzhiping 發表于 2024-1-11 20:38
圖片一的都是用了深溝球軸承，調心角不夠，再加上滾筒長度比較長。

主動滾筒在和軸承配合時由于加 ...

沒有這樣操作的空間啊，只能在安裝的時候注意點了

pengzhiping 發表于 2024-1-11 20:38:23

圖片一的都是用了深溝球軸承，調心角不夠，再加上滾筒長度比較長。

主動滾筒在和軸承配合時由于加工安裝等誤差，左右兩側軸承很難同心。所以軸和軸承內圈打滑。

建議你把主動滾筒端的軸承換成外球面帶座軸承。

jack-1 發表于 2024-1-11 20:26:42

我目前打算將主動軸加硬，與軸承的配合間隙從間隙改成過渡
