時代變化了，能給3D盡量給3D，除非是極特殊的高級零件。
如果給不了3D，那你就要能給展開圖了。

地瓜地瓜y 發表于 2024-1-11 16:49
三維圖不好給的 我們基本都給的2維

為什么三維圖不好給？保密原因？

andriycike 發表于 2024-1-12 08:15

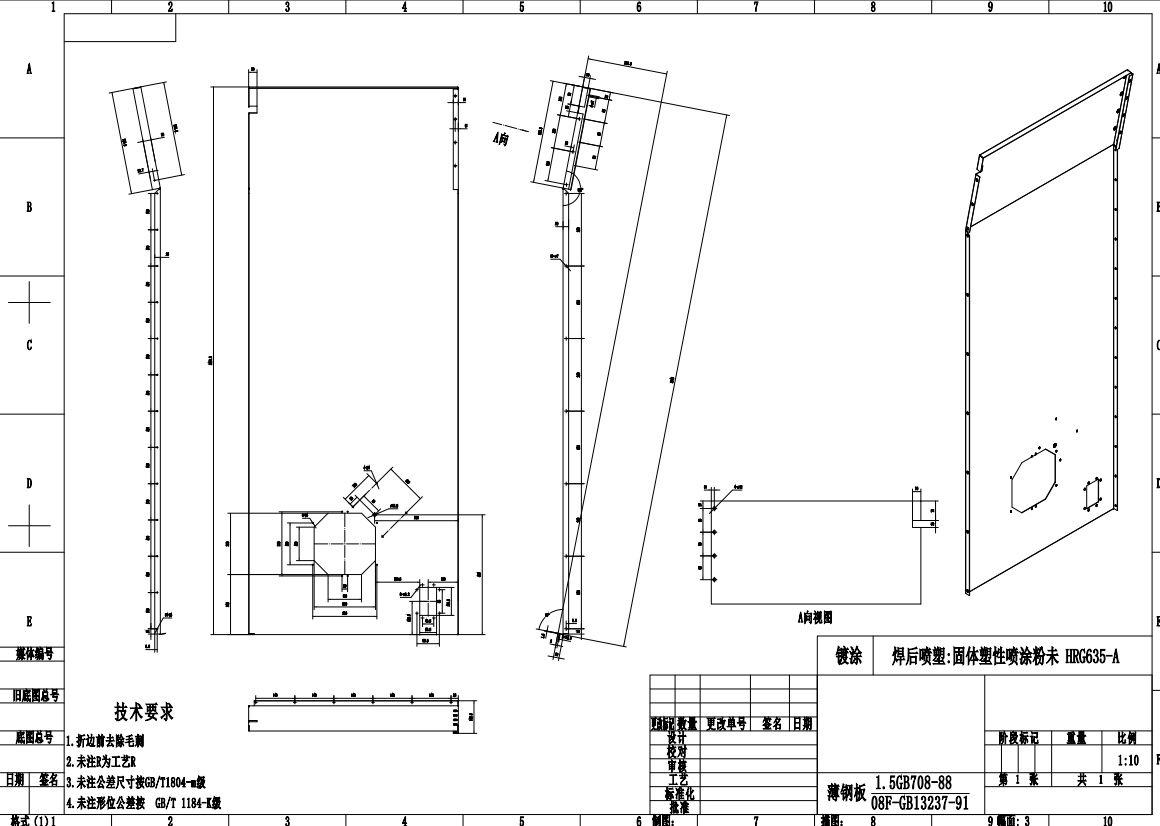

總體上標的還是可以的，最大的問題是字太小，打印出來大概率看不清，標注的時候你要把自己想象成施工人員， ...

好的 謝謝 因為把字體縮小了 不然字體太大了 更亂了

總體上標的還是可以的，最大的問題是字太小，打印出來大概率看不清，標注的時候你要把自己想象成施工人員，如果是你拿著圖紙施工需要哪些尺寸，細節位置做局部視圖

剖視圖哇

地瓜地瓜y 發表于 2024-1-11 16:50
孔表是啥意思 不是很理解

利用坐標表示孔位，孔用字母序號標注，制成表

漂飛 發表于 2024-1-11 17:06
圖紙是工程師的語言，一定要簡介，清楚。

之前沒有標過這種的 也沒有參考的  有沒有類似的圖紙參考下 大佬

圖紙是工程師的語言，一定要簡介，清楚。

不給三維，那就各種剖
