同步機構晃動問題

查看數: 6385 | 評論數: 34 | 收藏 3

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2024-1-10 10:06

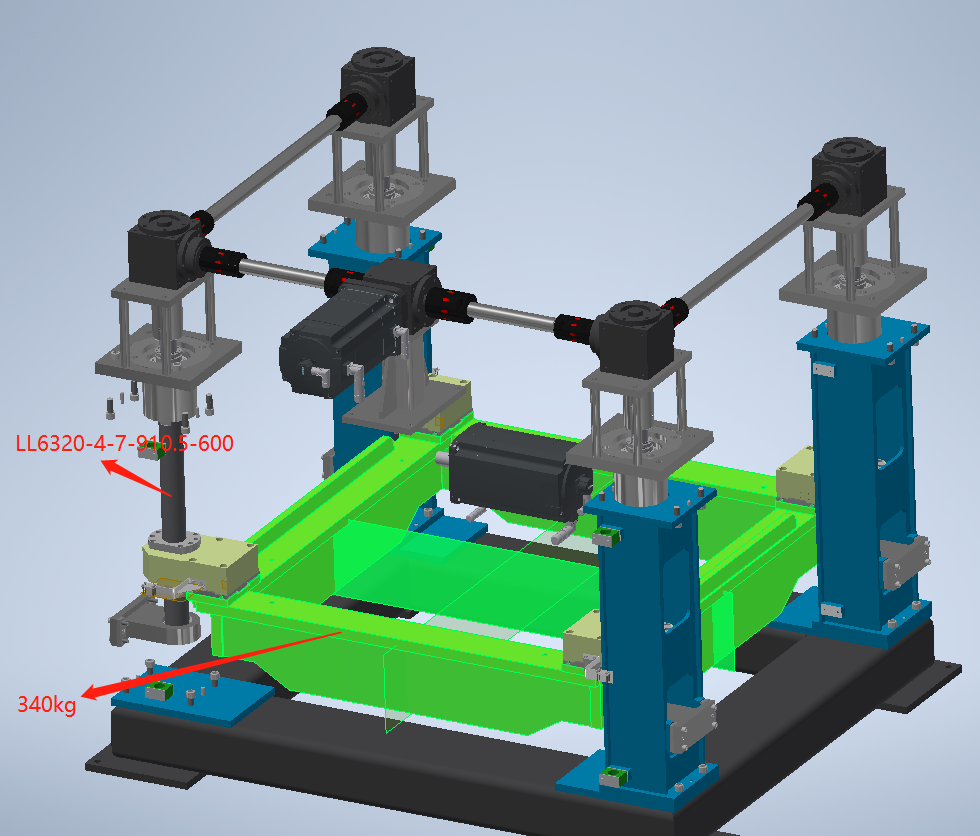

小弟整的的這個同步機構，黃色部分上升時，4個角的絲桿晃的很，而且聲音也響。自己分析是聯軸器，齒輪盒都有一定傳動精度問題，以及各部分安裝精度也有問題，導致實際上上升時，4個絲桿互相拉。各位大佬有沒有什么見 ...

回復

設計夢想 發表于 2024-1-13 11:47:22

用這樣的方案，在與提升物接觸的地方做彈性連接，不要剛性的；定位精度會稍差些,就看能否接受了

小紅屋 發表于 2024-1-12 18:06:24

單獨用絲杠嗎? 沒有導軌？

hsh1175 發表于 2024-1-12 16:25:16

用同步帶代替絲桿，有點彈性應該能成

高圓圓女神 發表于 2024-1-11 17:22:25

渦輪蝸桿成品那種提升機可以考慮下

Fate_xx 發表于 2024-1-11 13:19:23

絲杠放中間，四個角導向好一些吧

bravo090 發表于 2024-1-11 11:55:56

齒隙大

最好是單絲桿，剪叉機構這種自準機構吧？

不進則退wp 發表于 2024-1-11 11:47:27

TJJWANA 發表于 2024-1-11 11:26
很有參考價值，感謝

絲桿螺母處不要螺絲鎖緊，預留空間做浮動連接，再用彈簧碟片填充。

captain001 發表于 2024-1-11 11:32:04

加個吸振器

Arthur/T 發表于 2024-1-11 11:26:14

不進則退wp 發表于 2024-1-10 14:37
1噸負載同機構用過，精度一步步調好吧，齒輪箱選精度好的。最后一年后等著換絲桿吧
設備是24小時全年運 ...

很有參考價值，感謝
