煙2020 發表于 2023-12-28 17:43

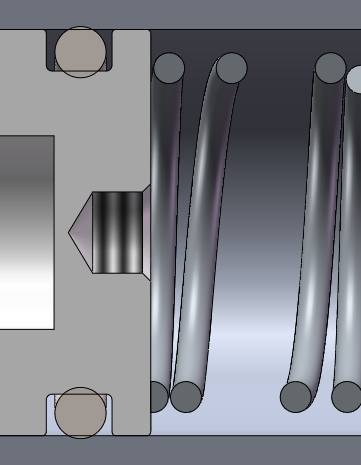

局部圖像單作用氣缸

一側彈簧力，一側氣壓

Lean_2017.feng 發表于 2023-12-28 21:51
簡單介紹下需要準備的相關技術數據和測算步驟：

1. 使用的密封圈 材料+硬度 對應的不同壓縮率下的接觸力 ...

感謝感謝

樓上正解

樓上正解。

簡單介紹下需要準備的相關技術數據和測算步驟：

1. 使用的密封圈 材料+硬度 對應的不同壓縮率下的接觸力及摩擦系數
     此數據通常來源于密封圈供應商的技術資料

2.計算溝槽和密封接觸面的公差范圍，測算填充率和密封件有效壓縮率范圍

3.由壓縮率查單位接觸力，由單位接觸力和接觸線長度計算接觸力，配合摩擦系數可計算彈性摩擦力范圍

4.由密封介質的工作壓力和密封件的實際工作面積，計算壓力作用下的摩擦力范圍

5.總摩擦力范圍可計算得出（最終數值需要根據密封件廠商的彈性變形系數修正下）

局部圖像單作用氣缸
