發布時間: 2023-12-25 18:48

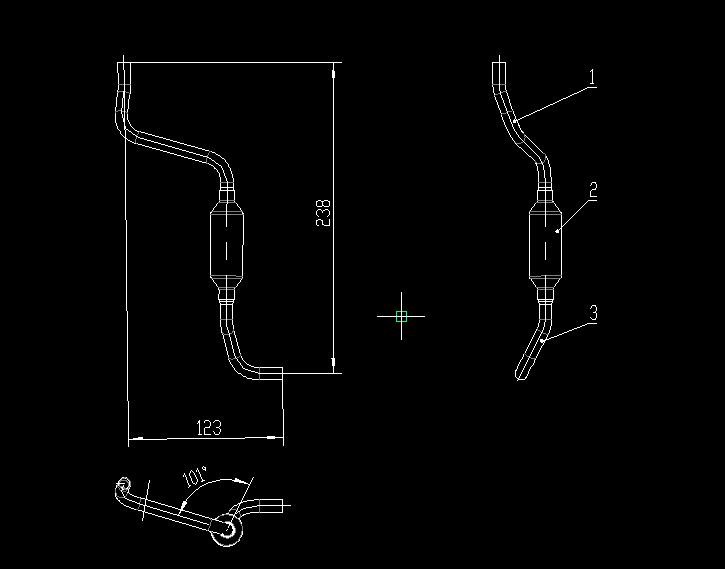

正文摘要:客戶給的dwg格式的圖紙，具體尺寸可以在二維圖上測量，有誤差但是很小，想問下能依靠這種圖畫出三維嗎，另外如果能畫的話該怎么畫比較好 |
s52402010 發表于 2023-12-28 09:51 好的謝謝，基本會用一些了，現在是用dwg文件導入sw，有的圖紙可以直接用投影，有的用掃描曲面后求交線得到三維草圖，然后修改一下也能畫出來了 |
按照5樓說的方法，曲線投影找到相關視頻
|
| 投影 |
| 做兩個曲面 相交做線，再掃描 |
| 感謝各位大佬回復，學到很多 |
| 有數據就能搞 |
|
PROE 有一個命令，叫投影曲線， 做這種三維空間的曲線， 原理是用正視圖的紙做一個曲面，與右視圖的紙做一個曲面，二者相交成線， 線畫出來，用掃描命令，做一下就很簡單. |
| 這種畫不準，都不在一個面的，這種應該是3D草圖畫出來再掃描的，最好是問他們要3D模型 |
