發布時間: 2023-12-21 13:44

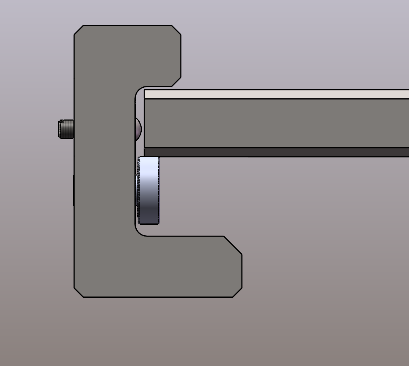

正文摘要:有沒有人，幫我看下這樣自制導軌滑動結構可以嗎？ 一塊板在導軌里面滑動，支撐靠?jī)啥藢?dǎo)軌里面的螺紋軸承，通過氣缸拉動整塊板移動； 同時在導軌里面?zhèn)冗叞惨恍┡Ｑ廴f(wàn)向輪限位。 ... |
| 滑軌扣個槽，滑塊內側安裝凸輪隨動器，凸輪在劃歸槽里滑動，承重大精度高 |
公眾號留言選取
|
| 流利條？滾筒？ |
| 我一般都用槽鋼當軌道 |
njit洛基 發表于 2024-1-13 10:29 擦，感覺看到了我的未來。 |
| 把滾動軸承裝在平板上不是簡單很多嗎？如果平板太大需要支撐也可以在中間加兩個滾動軸承支撐 |
ynothmql 發表于 2024-1-8 08:44 后來放棄滑動打開，換成掀蓋了 |
| 這樣間隙太大了，板的兩端直接鎖軸承不行嗎？或者直接就導向槽 |
|
本帖最后由 子慕山阿 于 2024-1-8 11:27 編輯 滾針軸承就是有這個作用 可以用 就是加工可能保證不了運動水平吧這個？ 就想用可以把滾針軸承固定在一個偏心圓上 就是調節很麻煩。。有一種輪胎的升降設備就是這么弄的 |
