請教：兩根拉桿有沒有更快的連接方式

查看數: 4809 | 評論數: 20 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2023-12-20 10:24

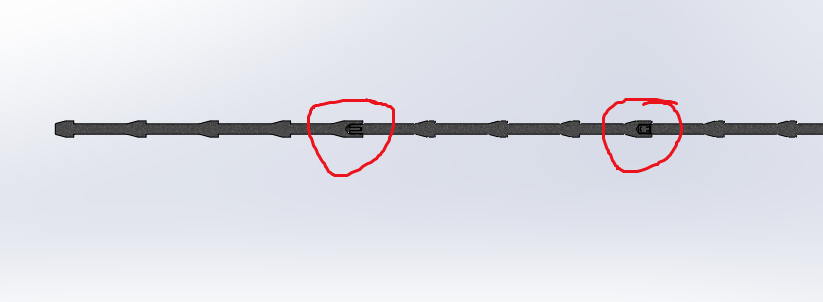

如上圖，拉桿（TC4材質）一共10根，工作方式是靠軸肩定位后步進式移動，載荷是450kn，，現在是通過螺紋連接，連接需要的使勁有點長，領導要更改連接方案，想采用更快的連接方式，他的意思是前后拉桿插接后通過銷 ...

回復

巽巽巽 發表于 2023-12-21 10:41:27

本帖最后由巽巽巽于 2023-12-21 10:43 編輯

快速螺紋結構


地瓜地瓜y 發表于 2023-12-21 09:51:25

探根究底發表于 2023-12-20 15:51
直接插大一部分再旋轉，如果一般的螺紋強度夠的話，不夠螺紋加厚。我沒試過螺紋。平行的。

不用擰到底就能全接觸內螺紋做長點就行了吧

不擰到底部只能用插銷防松了：D 發表于 2023-12-21 12:59

曉偉jw 發表于 2023-12-20 16:11:16

葫蘆OL 發表于 2023-12-20 11:40
首先，450KN的力，那些會明顯縮小棒直徑的就不能考慮了，

我這個材質是鈦合金的，強度校核后都沒問題，而且設備現場也做了試驗

曉偉jw 發表于 2023-12-20 16:09:22

測繪工發表于 2023-12-20 15:54
多頭螺紋，適當加大螺距，加銷防松，并且要感恩領導為你想出了這么好的防松方式，要不然這個方案白扯。

你這個方案我覺得更費時間，

你覺得怎樣重要嗎，主要是你領導覺得，他能否掉銷，而你不能發表于 2023-12-20 16:10

測繪工 發表于 2023-12-20 15:54:39

多頭螺紋，適當加大螺距，加銷防松，并且要感恩領導為你想出了這么好的防松方式，要不然這個方案白扯。

探根究底 發表于 2023-12-20 15:51:52

直接插大一部分再旋轉，如果一般的螺紋強度夠的話，不夠螺紋加厚。我沒試過螺紋。

平行的。

核心問題，怎么擰到底時剛好全接觸。發表于 2023-12-20 15:53

梓州 發表于 2023-12-20 15:46:58

拍腦袋想法，螺紋是比較好的固定方式，用銷軸固定時間更長！

東北制造 發表于 2023-12-20 15:44:34

(๑•̀ㅂ•́)و✤:;可靠的還是螺紋。
又細又長～～～~~~···

東北制造 發表于 2023-12-20 15:39:42

wayyhlp 發表于 2023-12-20 10:53

(･⍛･) ☞✨:;這和8樓相似。
強度不夠
