帶鹽妹妹，救我，彎管機今天送貨過去，說要退貨，撲街

查看數: 7073 | 評論數: 21 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2023-12-8 16:06

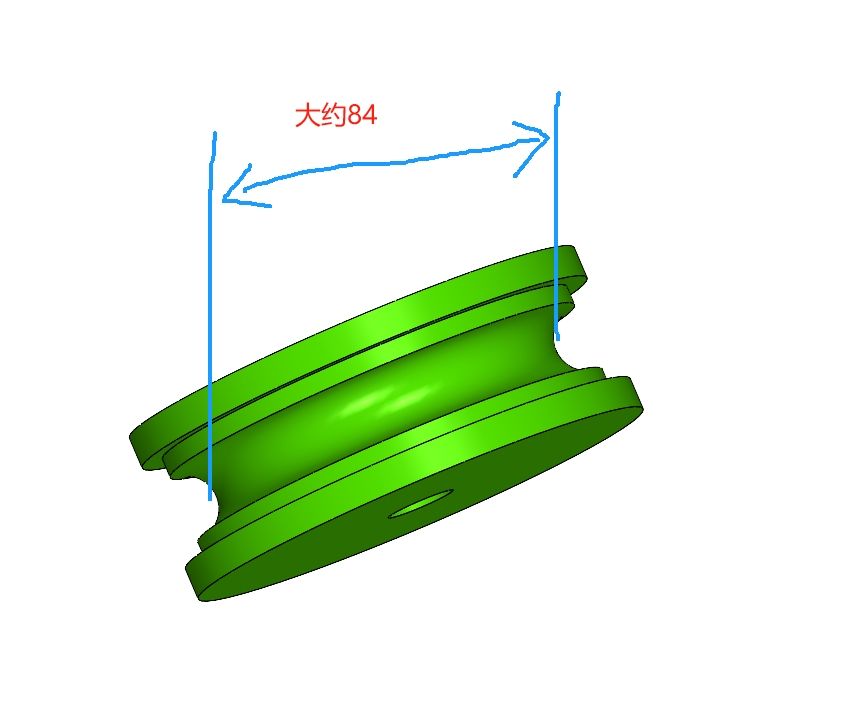

@喂我袋鹽真是一個坎坷的機械佬客戶提供PDF，彎管內R50。今天送機器過去，試機，車間品檢說放不下他們的檢具。后來我用卷尺去測量他們彎管機的輪子，目測大約Φ84。回來我自己按PDF激光個外形，這是和客戶檢具 ...

回復

喂我袋鹽 發表于 2023-12-12 10:55:08

麥哥123 發表于 2023-12-9 09:08
我覺得這張PDF尺寸已經無歧義表達清楚了，至于錯誤，那是客戶自己的事。
例如我設計一臺機器，幾百個零 ...

此處應該@尹志春

yddbs 發表于 2023-12-12 10:01:31

內徑R50的管，做內徑R49.5的模，不然容易放不進

明明mmitm 發表于 2023-12-12 09:03:31

xjhuan1010 發表于 2023-12-9 10:12
客戶可能標的是圓鋼中心50，圖紙錯誤。
另外我看了下零件的圖紙，是不是少了一個角度標注，沒角度好像畫不 ...

你可以試試，還真的完全約束了。

胖胖說 發表于 2023-12-11 16:54:11

這個是非標吧？標注的有意思，不夠正規

gemiusunyi 發表于 2023-12-11 13:38:40

加工下中間那個輥環應該就可以了
還好是加大R

yishuihan69 發表于 2023-12-9 14:02:08

好👌

yishuihan69 發表于 2023-12-9 14:01:55

很好

xjhuan1010 發表于 2023-12-9 10:12:09

客戶可能標的是圓鋼中心50，圖紙錯誤。
另外我看了下零件的圖紙，是不是少了一個角度標注，沒角度好像畫不出來的

劉大官人 發表于 2023-12-9 10:02:56

但凡再多標個數也能檢驗處哪里圖出問題了，
