請教一下大家鏈輪的計算問題

查看數: 4720 | 評論數: 12 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

燼嵐

發布時間: 2023-12-5 11:59

正文摘要:

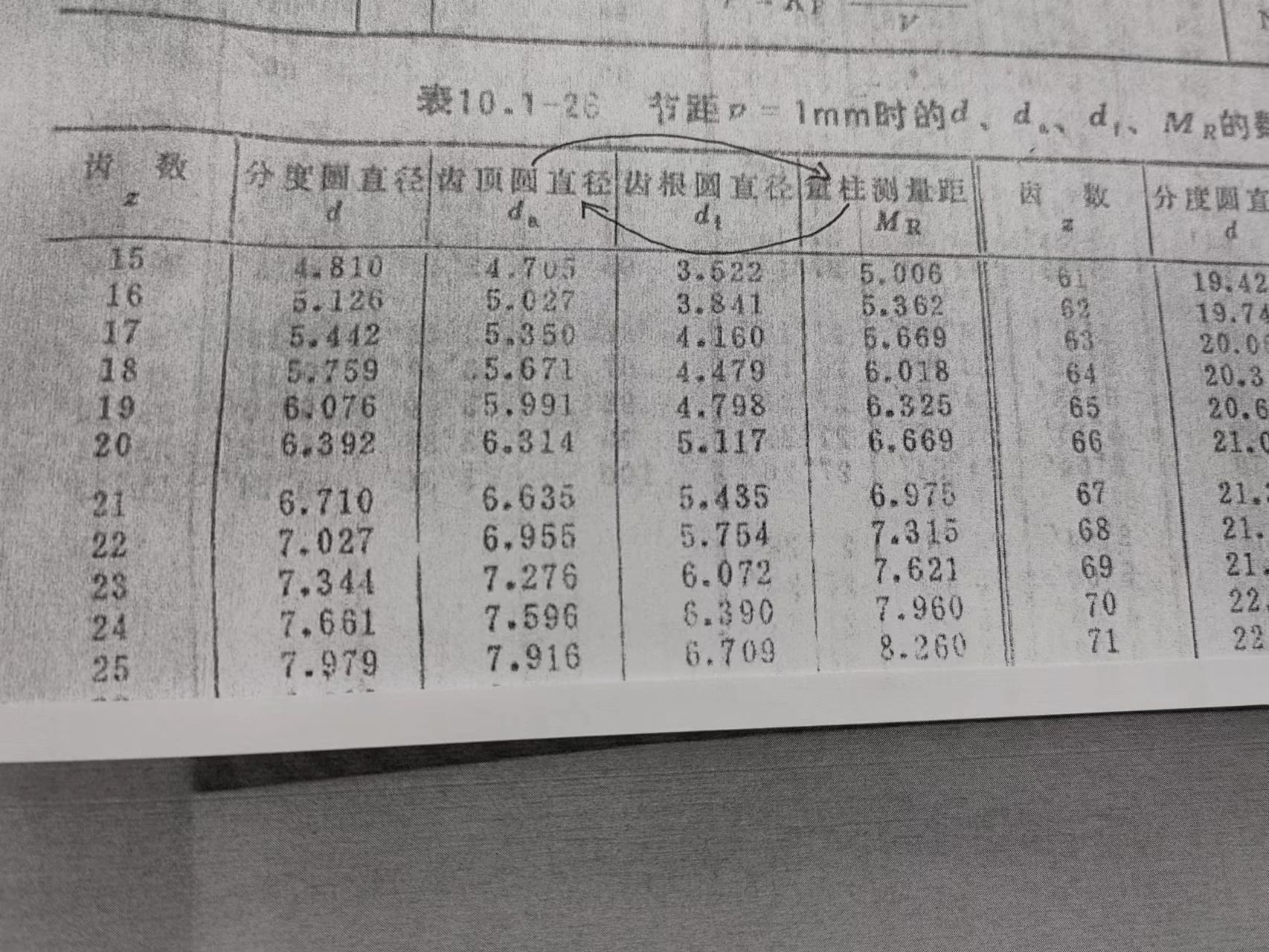

鏈輪分度圓直徑x節距得出來的數值是正確的，但齒頂圓直徑、齒根圓直徑x節距的數值就不對了，這是為什么呢？它給的例題說其余的同樣計算，但算出來的不對拿20齒10A的鏈輪計算 15.875（節距）x6.392（分度圓直徑）= ...

回復

燼嵐 發表于 2023-12-7 11:27:41

sh1017lwd 發表于 2023-12-7 10:23
齒形鏈的表現在也改了，跟舊表有所不同，計算時候還是盡量用新數據

嗯嗯，好的。

sh1017lwd 發表于 2023-12-7 10:23:05

齒形鏈的表現在也改了，跟舊表有所不同，計算時候還是盡量用新數據


燼嵐 發表于 2023-12-5 15:55:32

sh1017lwd 發表于 2023-12-5 14:36
我手邊的手冊，滾子鏈沒有這種表，齒形鏈有。
齒形鏈有跨柱測量距MR的參數，滾子鏈沒看到相關參數，所以我 ...

這個不太清楚，我再去看看

燼嵐 發表于 2023-12-5 15:52:40

斯文棒棒發表于 2023-12-5 14:25
機械設計手冊上基本都有。

好的，微信讀書上有機械設計手冊，我在去看看

ytzhanggj007 發表于 2023-12-5 15:12:26

huaiming764 發表于 2023-12-5 14:13
小程序能發一下嗎？

試試能不能貼上

鏈輪尺寸計算.rar

151.43 KB, 下載次數: 4, 下載積分: 威望 -10 點

點評

ytzhanggj007

我這個是短節距精密套筒滾子鏈的鏈輪的計算發表于 2023-12-5 15:20

sh1017lwd 發表于 2023-12-5 14:36:09

我手邊的手冊，滾子鏈沒有這種表，齒形鏈有。
齒形鏈有跨柱測量距MR的參數，滾子鏈沒看到相關參數，所以我懷疑LZ這個表并不適用10A鏈條的計算，僅適用齒形鏈。

點評

燼嵐

確實是用錯了發表于 2023-12-7 08:04

ytzhanggj007

還真的，你說的很有可能，我也查到這個表了。這說明說的不是一個東西，一個是短節距精密套筒滾子鏈，一個是齒形鏈發表于 2023-12-5 15:20

斯文棒棒 發表于 2023-12-5 14:25:10

機械設計手冊上基本都有。


huaiming764 發表于 2023-12-5 14:13:08

小程序能發一下嗎？

點評

ytzhanggj007

能直接貼？還是發表于 2023-12-5 15:11

燼嵐 發表于 2023-12-5 13:47:43

ytzhanggj007 發表于 2023-12-5 12:27
我自己編的小程序計算的
實際自己計算一個就知道問題出在哪里了

好哦！感謝分享！
