機械零件之間的裝配問題

查看數: 3740 | 評論數: 7 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2023-11-30 14:43

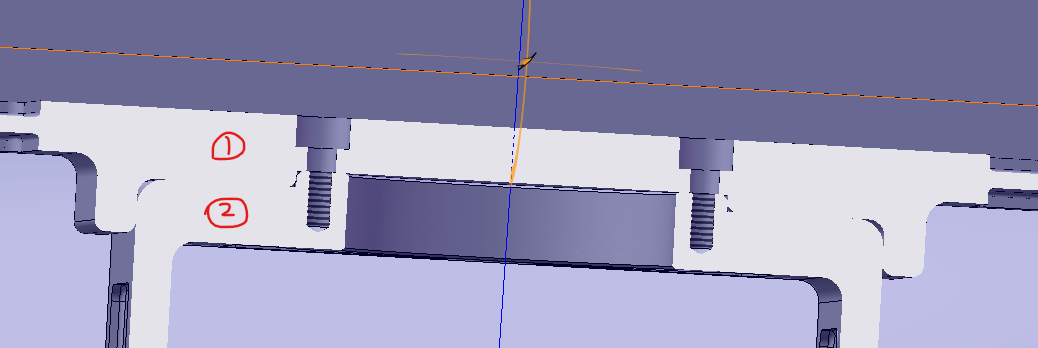

零件1與零件2螺接，同時采用結構限位，擔心上下兩個配合面不會同時貼合，由于安裝空間有限，螺釘只能從上往下裝，兄弟們有啥好的解決辦法嗎 ...

回復

meilizhiyu 發表于 2023-12-20 20:57:35

永遠也沒有兩個面同時接觸，通過公差實現你想要哪個面接觸

小白186 發表于 2023-12-20 14:58:02

先將1和2連接后，再連接大面

難再晨 發表于 2023-11-30 18:59:48

|斯文棒棒發表于 11-30 15:49兩個配合面同時貼合這樣的結構本來就不合理，優先考慮重要的面。

正解

小弟安安 發表于 2023-11-30 16:25:39

沉頭孔呢

斯文棒棒 發表于 2023-11-30 15:49:30

兩個配合面同時貼合這樣的結構本來就不合理，優先考慮重要的面。

viJoe 發表于 2023-11-30 14:54:34

不要大面貼合

bravo090 發表于 2023-11-30 14:53:32

這種情況就要加墊片了，氧化銅墊片，如果真空要求不高，用其他類型墊片也可以
