除下就知道了

能畫這種圖紙，競然沒有給出齒輪參數，不應該像是漏給了，我嚴重懷疑樓主是來群里裝小可愛！

齒輪計算公式齒頂高 ha=ha* m，齒頂高系數ha*標準齒一般取1，圖中齒頂圓直徑36.47,分度圓直徑30,齒頂高3.235,考慮有變位，所以齒輪模數m=3

齒輪軸，齒根與孔之間的厚度太薄，就要使用齒輪軸?？赐鈴匠叽?，不會是斜齒吧。計算方式就是五樓，前輩說的。

模數3,不解釋。

齒數呢？給吃了？圖示分度圓30，分度圓直徑d=模數m×齒數z

齒數多少？

沒齒數嗎？分度圓直徑有了，除一下就有模數

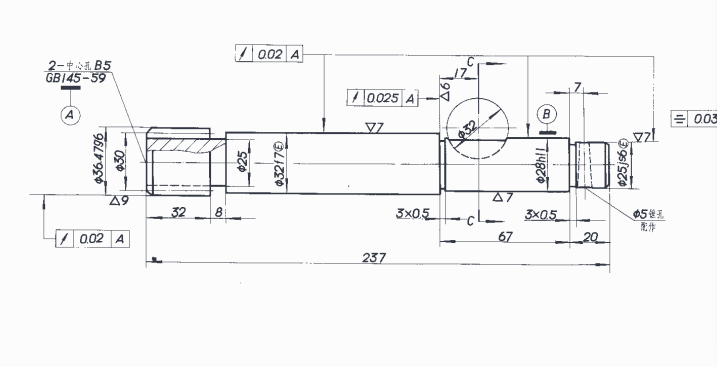

根據圖紙數據：
齒頂圓直徑dai=Φ36.4796,分度圓直徑di=Φ30,齒根圓直徑=Φ25.
則齒頂高ha=(dai-di)/2=(36.4796-30)/2=6.4796
   齒根高hf=(di-df)/2=(30-25)/2=2.5
對于變位齒輪，有ha=(ha*+xi)m,  hf=(ha*+c*-xi)m
解方程得：m=4
