兩邊液壓缸下降，同步機構問題

查看數: 3942 | 評論數: 14 | 收藏 3

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2023-11-29 12:16

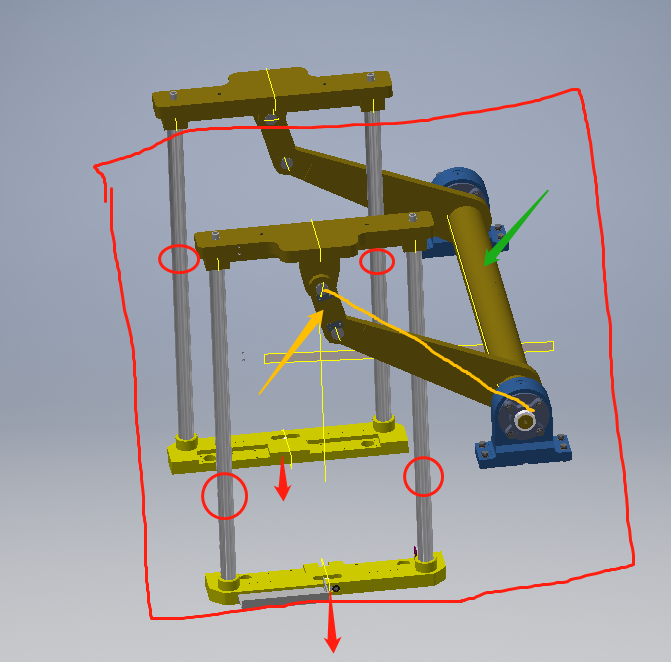

綠箭頭是兩個液壓缸下降時的保持兩邊下降同步的機構，為什么黃箭頭的地方要兩個軸，不能像黃線一樣直接接過去，是自由度的問題嗎

回復

littlecan 發表于 2023-11-30 17:09:13

能問出這樣的問題，真的有點闊怕

鷹頭貓 發表于 2023-11-30 13:15:17

但凡你用sw模擬一下裝配也問不出來這個問題吧

軍師不信邪 發表于 2023-11-30 11:10:14

應該是這樣的運動副吧？發表于 2023-11-30 11:10

蘿卜包呀 發表于 2023-11-30 10:35:13

哎，你還真說對了

紫衣AA 發表于 2023-11-29 22:15:11

直連可以把加個滑槽

xinshiji666 發表于 2023-11-29 17:02:25

這不是學機械的問的問題吧，但凡了解過曲柄滑塊機構的都不會糾結這個問題。

東莞打螺絲 發表于 2023-11-29 15:38:49

直連是圓周運動，加一個軸是連桿機構，可以把圓周運動轉為直線運動。應該是這樣吧

翱翔天際 發表于 2023-11-29 15:22:43

為什么會問這樣的問題啊，好可怕

pengzhiping 發表于 2023-11-29 14:51:10

人家做成了 U 字形開發式的估計是未來避讓

但這樣設計容易卡住
