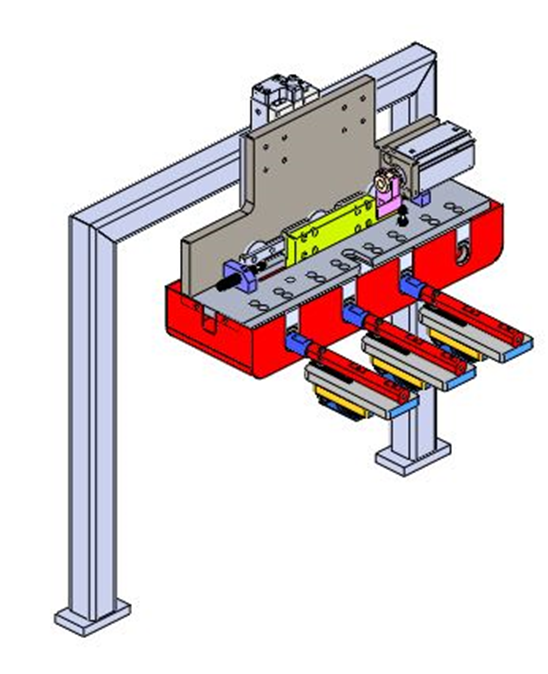

三工位翻轉機構看到圖片有人有思路嗎

查看數: 4520 | 評論數: 10 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2023-11-23 19:58

回復

中年大叔啦 發表于 2023-11-29 16:55:45

我就愛吃饅頭發表于 2023-11-24 10:16
圖上不是明顯齒輪齒條結構了

黃色的板下部裝了齒條，反轉桿末端有小齒輪，齒條扣在三個齒輪上，齒條水平移動，齒輪圓周運動的

晨曦yzm 發表于 2023-11-24 11:24:07

齒輪齒條，同步輪，單獨的翻轉氣缸，很多都可以

我就愛吃饅頭 發表于 2023-11-24 10:16:36

圖上不是明顯齒輪齒條結構了

GMTXD東 發表于 2023-11-24 08:55:18

現實中很多設備是這樣用的，經過實際檢驗

蘿卜包呀 發表于 2023-11-24 08:12:28

Chenweibohs 發表于 2023-11-23 23:34
我說一下小弟的疑問：齒輪齒條能有這么大行程可以讓產品正反面顛倒嗎？給我的感覺是不行。。

不需要多大的行程，齒輪能轉半圈就行，行程取決于齒輪的大小

平凡yjr 發表于 2023-11-24 08:06:39

要看載荷要求，三個轉軸懸臂用二鏈輪傳動，可以翻轉

Chenweibohs 發表于 2023-11-23 23:34:29

xx123458xx 發表于 2023-11-23 22:54
那不是畫著齒輪齒條的，要啥思路

我說一下小弟的疑問：齒輪齒條能有這么大行程可以讓產品正反面顛倒嗎？給我的感覺是不行。。

你別看產品周長啊，你看齒輪周長，齒輪你選個小的，氣缸行程不就小了發表于 2023-11-24 08:58

Chenweibohs 發表于 2023-11-23 23:31:16

喂我袋鹽發表于 2023-11-23 22:54
說說如何動作，如何翻轉，示意圖

就是三個翻轉工位可以同時正反面顛倒，底面朝上

應該很好理解發表于 2023-11-24 09:24

喂我袋鹽 發表于 2023-11-23 22:54:58

說說如何動作，如何翻轉，示意圖
