關于直震末端分料的結構

查看數: 1994 | 評論數: 5 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2023-11-12 08:50

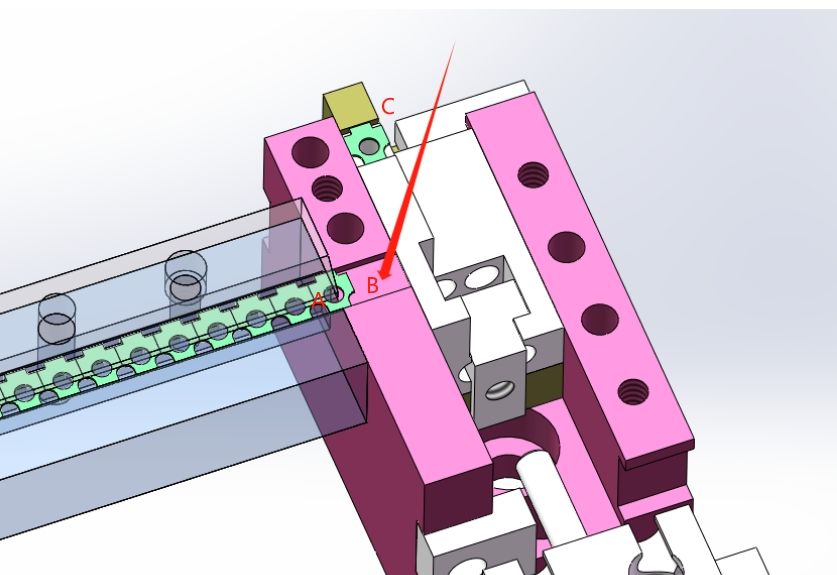

如圖所示，A位置為直震末端最后一個產品位，B位是固定的一個產品位，C位是分料位。想請教一下以下2種情況的區別：情況一：A出來，直接到C分料，不要B這個位置。情況二：A出來，經過B，再到C分料，多設計一個固定的B ...

回復

東北制造 發表于 2023-11-13 10:07:12

(๑•̀ㅂ•́)و✧:;減小B與產品的接觸面積❗

機械設計1234 發表于 2023-11-13 09:01:13

因為流道一般為了順暢，走料快，公差都會做的比較大，所以就有了中間錯位端，用來定位產品狀態加擋下個料防止過沖，當然了，如果產品本身特性比較好，不需要中間端，也可以直接錯位的，好用就行

Sukura123 發表于 2023-11-13 08:52:26

根據產品特性會有區別吧各有千秋 B其實相當于一段無動力，如果直振效果不好的話更容易卡料，出料速率也有影響

老虎01 發表于 2023-11-13 08:37:32

學習了

冷月梧桐 發表于 2023-11-12 20:41:05

1. 直接錯位，容易卡頓，錯位的一個擋邊是流道，流道后期維護可能還得替換
2. 經過B到C，外部是獨立的錯位機構。缺點是流道內的料比較少的話，出料效率就低很多

B點的料到C點的話，都是靠后面的其他的料來推的發表于 2023-11-14 21:50

"缺點是流道內的料比較少的話，出料效率就低很多" 這句話怎么理解？發表于 2023-11-13 09:20
