我才吃西瓜 發表于 2024-1-12 10:55
哦哦，那你這有什么好的建議么，或者給個大體的思路。這個設備在生產線已經用了不下二十個，用著肯定沒問 ...

選切割線一端，做套機構，模擬人手掰玻璃的動作。夾緊結構和旋轉組合使用。看你也是玻璃行業，你可以去福萊特看下，那里有現成的分片掰邊系統

萌萌噠機械人 發表于 2023-10-30 11:02

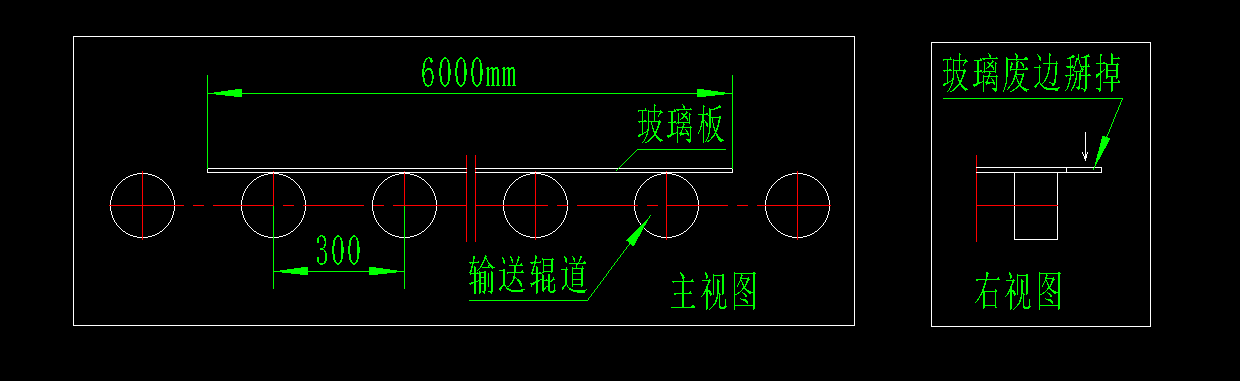

垂直這樣壓掉玻璃邊，出來的產品是過不了關的。玻璃分斷可以這樣垂直底部頂，上面壓，實現分斷。邊部多余的 ...

哦哦，那你這有什么好的建議么，或者給個大體的思路。這個設備在生產線已經用了不下二十個，用著肯定沒問題，唯一的問題是現場粉末嚴重，容易導致軌道磨損的頻繁

xue428032 發表于 2023-10-31 10:48
你這設計好奇葩  廢邊 直接裝個輪子 低于玻璃 都可以碾掉 或者一堆小氣缸頂一頂都行

單個輪子是掰不了大玻璃的，而且掰出來玻璃邊部質量不行，這個不是說玻璃掉了就行

你這設計好奇葩  廢邊 直接裝個輪子 低于玻璃 都可以碾掉 或者一堆小氣缸頂一頂都行

垂直這樣壓掉玻璃邊，出來的產品是過不了關的。玻璃分斷可以這樣垂直底部頂，上面壓，實現分斷。邊部多余的料是需要模擬人手掰的動作的。別走彎路了，不然你做出來，后期改動你會很難受。這個我以前做了很多了

這樣大的跨距沒做過，但是我有一個較大的升降成功案例可以分享給你。
是一個3500*1500左右的框架，升降高度在1000mm左右，整體重量不大，估計也就100公斤不到。
我用了四組導軌滑塊（也是考慮跨距較大），在每一組滑軌旁邊我都用了一組齒輪齒條，一共四組，但是是用的同一個電機配合同步帶驅動的。

為什么要用曲柄滑塊機構呢？直接用汽缸敲不行嗎？

螺桿升降機

冷月梧桐 發表于 2023-10-29 16:45
升降高度沒有

120mm左右，做到150也可以
