保持水平的旋轉機構

查看數: 3577 | 評論數: 10 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2023-10-16 19:27

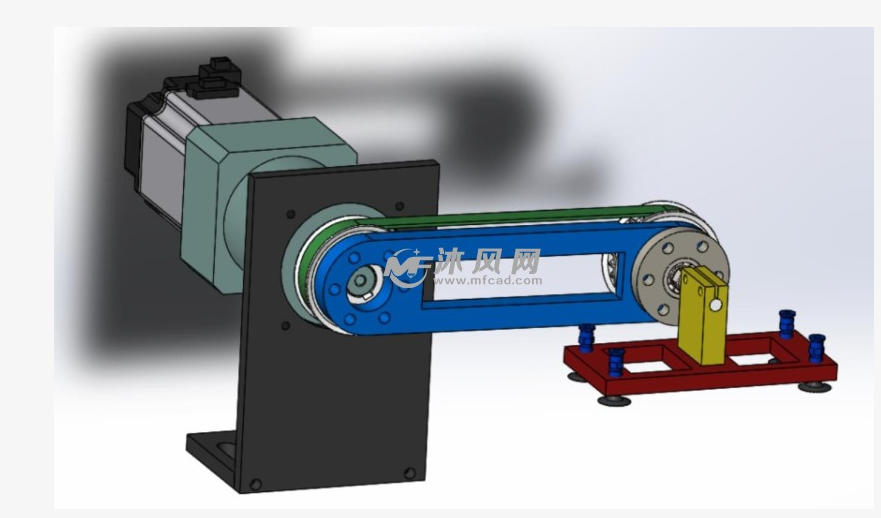

有大神能解釋下這個機構始終保持水平的原理嗎？

回復

春曉19901009 發表于 2023-10-17 16:50:34

學習

qq642446015 發表于 2023-10-17 11:03:41

挺聰明的機構

魚丸粗面館 發表于 2023-10-17 09:44:21

電機驅動藍色擺桿，實現整體搖擺；
電機側同步帶輪固定，與末端同步帶輪1：1傳動比，實現保持水平。（傳動比不是1：1你琢磨琢磨還水平不？）

這算是比較基礎的機構了，樓主還得多思考多學習啊！

Dreaming___snai 發表于 2023-10-17 09:43:50

跟行星輪系有點類似，電機端的帶輪固定，電機帶動擺臂帶動另一個帶輪做行星輪繞電機軸線正傳（相當于正常情況下的主動輪反轉），又由于同步帶的傳動作用使行星輪反轉，運動中和，負載始終保持原狀態

z424385518 發表于 2023-10-17 09:19:50

東海fyh126 發表于 2023-10-17 08:27
叫同步帶水平翻轉機構，，，，不是旋轉機構。電機減速機只負責驅動翻轉臂翻轉，不和同步帶接觸。

那加同步帶的意義是？直接電機驅動擺臂旋轉就好了

我看好像是懸臂旋轉機構，通過同步帶驅動旋轉

東海fyh126 發表于 2023-10-17 08:27:52

本帖最后由東海fyh126 于 2023-10-17 08:30 編輯

叫同步帶水平翻轉機構，，，，不是旋轉機構。電機減速機只負責驅動翻轉臂翻轉，不和同步帶接觸。

是的發表于 2023-10-17 09:30

沒記錯的話，電機端這個帶輪是固定的，不旋轉的。發表于 2023-10-17 08:40

FKUEDEJXSQ2 發表于 2023-10-17 08:16:50

行星輪系

東北制造 發表于 2023-10-16 22:53:30

(๑•̀ㅂ•́)و✧:;
皮帶和擺臂桿

ytzhanggj007 發表于 2023-10-16 22:25:43

參考機械原理里面的行星輪系
