黃斯超 發表于 2023-10-10 15:45
都開腰孔了再去搞這種精度這么高的孔不是脫褲子放屁么。不如啥都不要帶著螺釘調節啊

腰型銷控，防止左右跑位以及轉動，單螺絲腰孔會歪啊

都開腰孔了再去搞這種精度這么高的孔不是脫褲子放屁么。不如啥都不要帶著螺釘調節啊

圍觀

錯開 共線就失去意義了

好像兩種都有點問題

wang_ky 發表于 2023-9-27 15:07

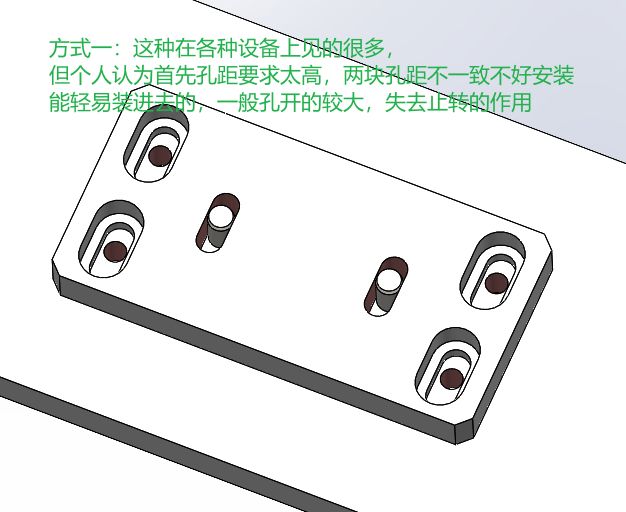

方式一完全就是錯的

老師，為什么說第一種是錯的呀，求指導

方法二中在側邊加銷釘可以起到同樣的作用

第一種是哪個天才設計師的作品，第二種有點脫褲子放屁，有更可靠的方式為啥要用這兩種

從定位精度來說，第一種更合理，從加工工藝來說，第二種稍微簡單一點點，對于目前機加件普遍采用的CNC加工來看，兩者區別不大，綜合考慮第一種方案要好于第二種方案。嚴格來說，第二種方案屬于無效設計。
