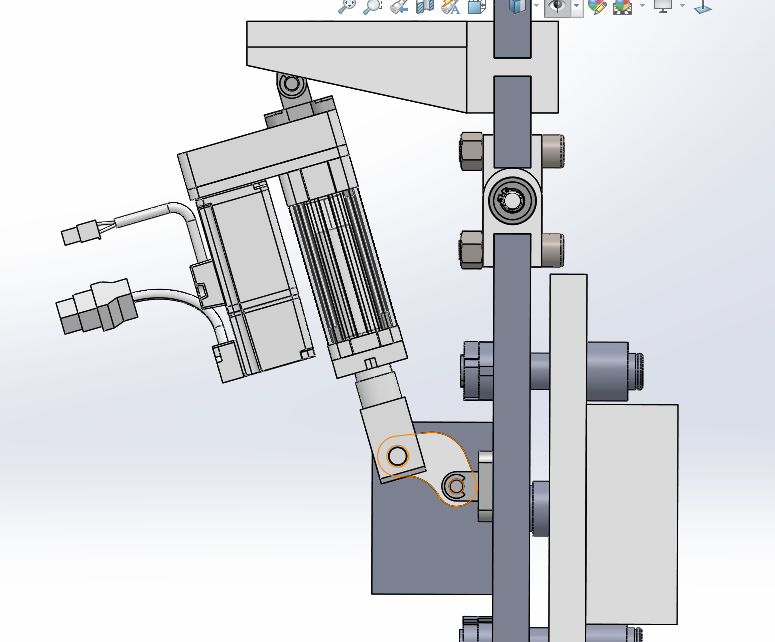

電缸推角度，直連感覺有卡點，加曲柄又不怎么會

查看數: 6567 | 評論數: 21 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2023-9-23 15:01

有大佬幫忙看看，怎么才合適嗎

回復

FKUEDEJXSQ2 發表于 2023-10-11 09:08:57

自由度分析

象山哥哥 發表于 2023-9-27 10:52:56

驅動力隨著負載轉動力矩越來越小了，這種要計算一下才行。要么減負載，要么變更驅動結構力矩。

FKUEDEJXSQ2 發表于 2023-9-27 10:13:11

卡頓是公差沒給對

東莞打螺絲 發表于 2023-9-25 11:52:51

感覺是推頭部分只有電缸桿一個受力點，力傳遞太集中了，被推的部件偏擺導致連接處受壓卡頓，把被推的絞座受力面均衡點試下。

tbgz 發表于 2023-9-25 09:33:30

那個連桿完全多余，直接連就是了

落淚小丑 發表于 2023-9-25 09:17:02

你這個多了一個自由度了，你的電缸如何精確控制角度呢？你模型拉起來有點卡，是因為你的電缸旋轉軸太過靠近安裝座了，增長這個距離。

lcl2094 發表于 2023-9-25 09:11:47

我覺得電缸下端那個連桿多余了，取消那個連桿，然后根據負載計算電缸的出力是否滿足需要。電缸這里就是一個二力桿，應該不難計算吧？

劉EG 發表于 2023-9-25 09:00:46

這個是四連桿了吧，需要實現的動作是怎樣的？直推有兩個方向動了，可以簡化結構，3D上模擬看看

麥哥123 發表于 2023-9-23 20:45:29

本帖最后由麥哥123 于 2023-9-23 20:49 編輯

多了一個自由度了
