用直線導軌做懸臂掛100-200斤左右的東西可以嗎？

查看數: 6800 | 評論數: 21 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2023-9-11 15:30

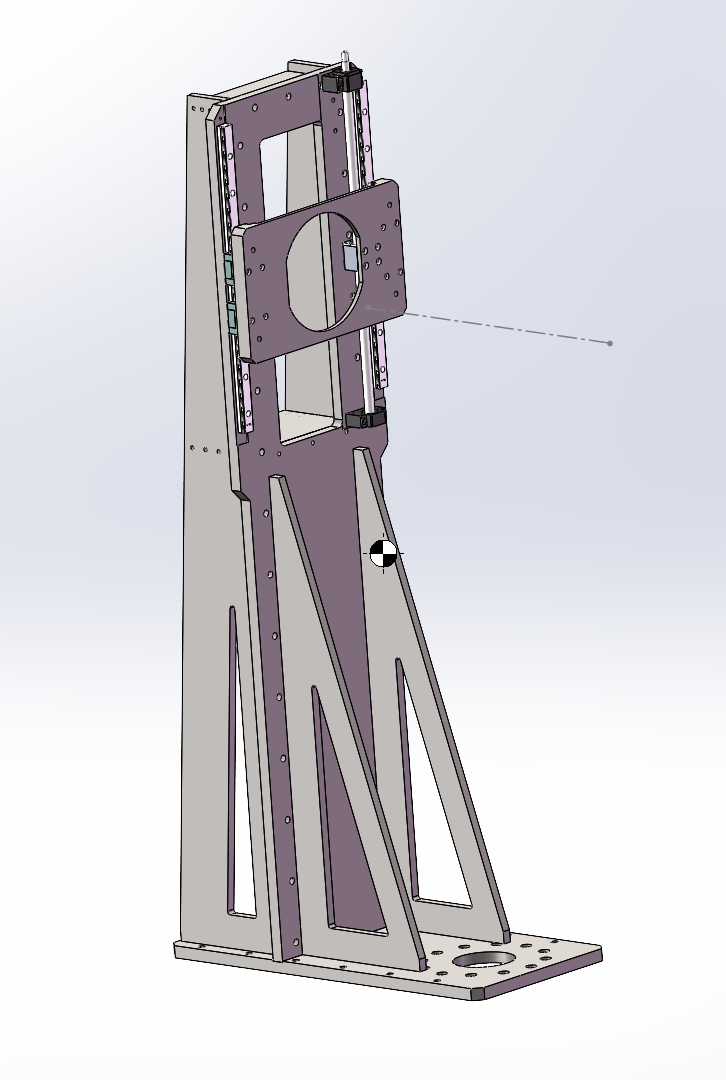

大佬們可以幫我看看這個還可以怎么優化嗎？

回復

FKUEDEJXSQ2 發表于 2023-10-12 14:01:35

可以

脈脈010 發表于 2023-9-16 15:24:20

冷月梧桐發表于 2023-9-11 23:01
后面也可以增加配重，這樣絲桿受力會小很多

配重一般怎么加呢？直接放重物嗎？謝謝

差不多就是直接重物，重物不要有太大的晃動 發表于 2023-9-19 22:47

王章 發表于 2023-9-12 08:35:35

用上銀型號HGH35的

王章 發表于 2023-9-12 08:29:48

HGH35的就行、僅供參考

FKUEDEJXSQ2 發表于 2023-9-12 08:10:20

完全沒問題

冷月梧桐 發表于 2023-9-11 23:01:09

后面也可以增加配重，這樣絲桿受力會小很多

L5215 發表于 2023-9-11 19:48:36

你采用上銀系列HGH25以上的直線導軌,怎么都?jí)蛴昧耍抑按怪笔褂肏GH35HA，負載都達到1噸重了

欣欣子 發表于 2023-9-11 19:48:19

100-200斤沒問題的，把滑塊間距拉大點。

綺羅羅 發表于 2023-9-11 18:23:10

導軌選型主要校核靜載荷和彎矩，導軌的額定數據查手冊都能查到。
從載荷上，100kg導軌沒問題的，五六百千克的導軌都可以。
從圖上目測，你的安裝板會不會有些薄弱，可以的情況下，還是穩妥些好
