氣缸就可以

桌前一盆花 發表于 2023-9-7 15:33
我這里吃過虧的。就一點提示你一下。同步帶的兩端有個同步輪，同步輪的軸和鈑金連接。在連接的地方一定要注 ...

好的，謝謝。這里3kg用上3mm厚的板了

建議同步帶跟鈑金聯接處做成活動的，不要讓皮帶承受側向力。

我這里吃過虧的。就一點提示你一下。同步帶的兩端有個同步輪，同步輪的軸和鈑金連接。在連接的地方一定要注意強度。因為同步帶是張緊的。在張緊的過程中，如果你安裝軸的鈑金強度低的話，會出現越張緊軸越斜，導致你電機帶不動。這點要注意。很多工程師都會忽略這個問題的。其他的就是平行度要調整好就可以了。

熱青茶 發表于 2023-9-7 15:20
都是薄板，兩個固定套的距離有點遠，感覺上下運行過程中容易卡起，間隙放大點。

有實踐過，不卡頓，主要想請教受力分析方面知識

丹楓911 發表于 2023-9-7 14:54
結構問題不大，鈑金厚度夠了就可以了，你這么小的負載，為什么選用電機不用氣缸，有停止位置精度的要求嗎

沒有氣源，有電池

都是薄板，兩個固定套的距離有點遠，感覺上下運行過程中容易卡起，間隙放大點。

結構問題不大，鈑金厚度夠了就可以了，你這么小的負載，為什么選用電機不用氣缸，有停止位置精度的要求嗎

空空的空 發表于 2023-9-7 14:48

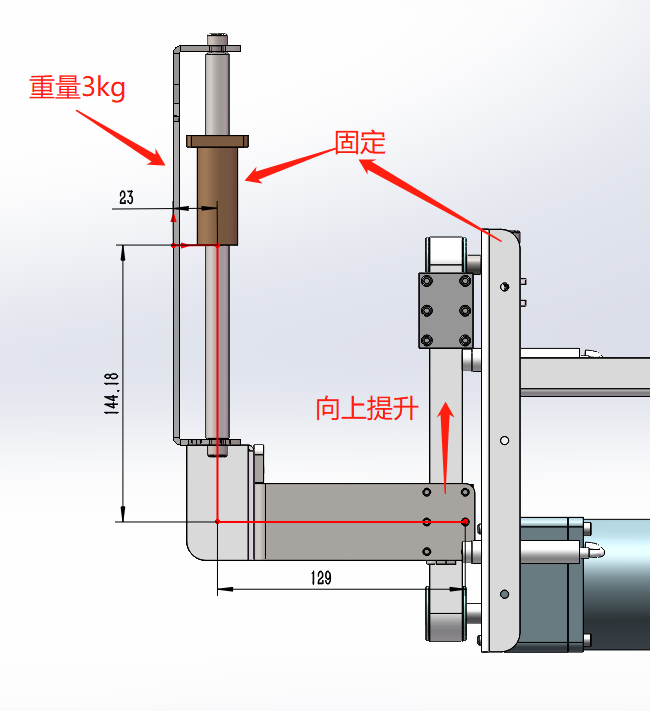

個人覺得向上提升機構 只連接同步帶 不是很合理吧，同步帶本來就是柔性材質，你這提升過程中不會傾斜？

有2個直線和光軸導向，同步帶只是提供上下的力
