SolidWorks裝配體中如何讓一個零件按一定角度旋轉？

查看數: 4348 | 評論數: 11 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2023-8-29 09:06

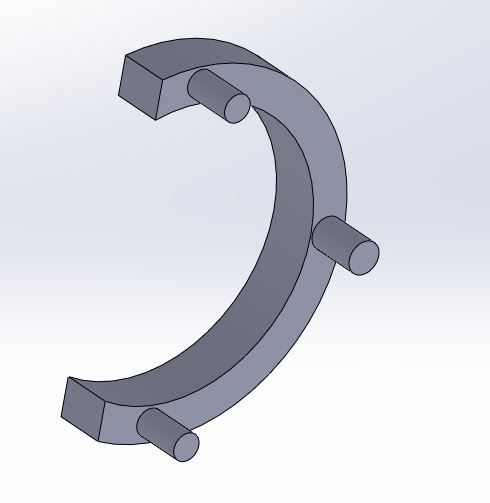

我讓一個零件和裝配體，在SolidWorks裝配體中進行正負30度旋轉，這個約束如何設定？我用高級配合里面的角度約束，發現實現不了

回復

FKUEDEJXSQ2 發表于 2023-9-1 14:44:55

學習了

trongtrongtrong 發表于 2023-8-29 14:38:14

找到一個角度限位，設定轉動角度為0~60°.

machel77 發表于 2023-8-29 13:03:37

自己琢磨一下。這是基礎

上梁 發表于 2023-8-29 12:40:22

需要有參考實體或參考基準面

shentu 發表于 2023-8-29 12:06:39

負號了解一下。

注冊機008 發表于 2023-8-29 10:59:36

最大是30°，最小還是30°，肯定搖不動~

夢林夕 發表于 2023-8-29 09:57:48

我還是不太了解你說的沒實現是怎么樣的沒實現。也不太敢確定你圖中哪個是需要旋轉正負30的件。我大概說一下一般用的方式，你看看合不合適你的這種情況啊。1.旋轉軸的重合配合上。2.配合面的重合配合上。3，在“需要旋轉的件”和“與其相對旋轉的件”上各設立一個合適的基準面，讓這個面有角度配合。

craly 發表于 2023-8-29 09:48:53

本帖最后由 craly 于 2023-8-29 09:53 編輯

加個“-”就行了吧

寰宇無人 發表于 2023-8-29 09:44:05

建個裝配基準呢
