繼上一篇的萬向節后，遇到傘齒輪設計問題

查看數: 1867 | 評論數: 6 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2023-8-14 09:59

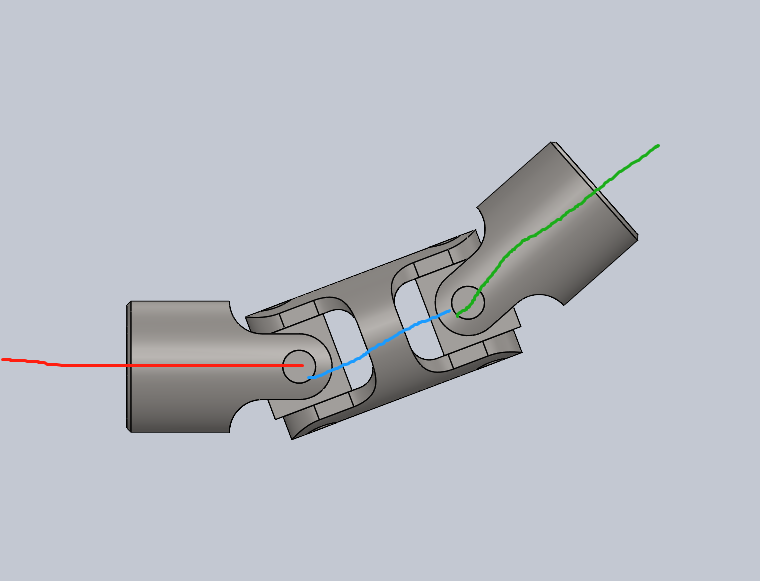

我需要傘齒輪 1比1速比；40度傳動；如圖所示輸入軸紅色與輸出軸綠色夾角為40度，把這個傳動改為錐齒輪傳動，這樣的錐齒輪錐度多少？

回復

ytzhanggj007 發表于 2023-8-14 12:34:20

才出狼窩又入虎穴

難度升級了

挑起你的黑發 發表于 2023-8-14 11:31:29

軸交角40度的直傘就行了，齒數模數根據空間來定

李邈 發表于 2023-8-14 11:17:03

其實沒明白萬向節為啥會不等速，第一節轉一圈難道第二節不是轉一圈嗎？

明白了，感謝指教發表于 2023-8-15 08:17

不等速萬向節是指十字軸萬向節。非等速萬向節是指萬向節連接的兩軸之間的夾角大于零，輸出軸和輸入軸以變化的瞬時角速度比傳遞運動，但平均角速度相等的萬向節。非等速萬向節是萬向節的一種發表于 2023-8-14 16:47

斯文棒棒 發表于 2023-8-14 11:01:11

本帖最后由斯文棒棒于 2023-8-14 11:02 編輯

節錐角70°


*:..ﾞ((ε(*′･ω･)っ†*ﾟ¨ﾟﾟ･*:..☆真好! 發表于 2023-8-14 11:05

朱守武 發表于 2023-8-14 10:38:44

為了方便加工制造，一般傘齒輪的角度都是90度。

shentu 發表于 2023-8-14 10:28:00

70度。。。。不要惡意提問，我猜的。
