各位有見過位置度這樣計算的嗎?

查看數: 2637 | 評論數: 8 | 收藏 3

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

想學鈑金

發布時間: 2023-8-9 18:24

正文摘要:

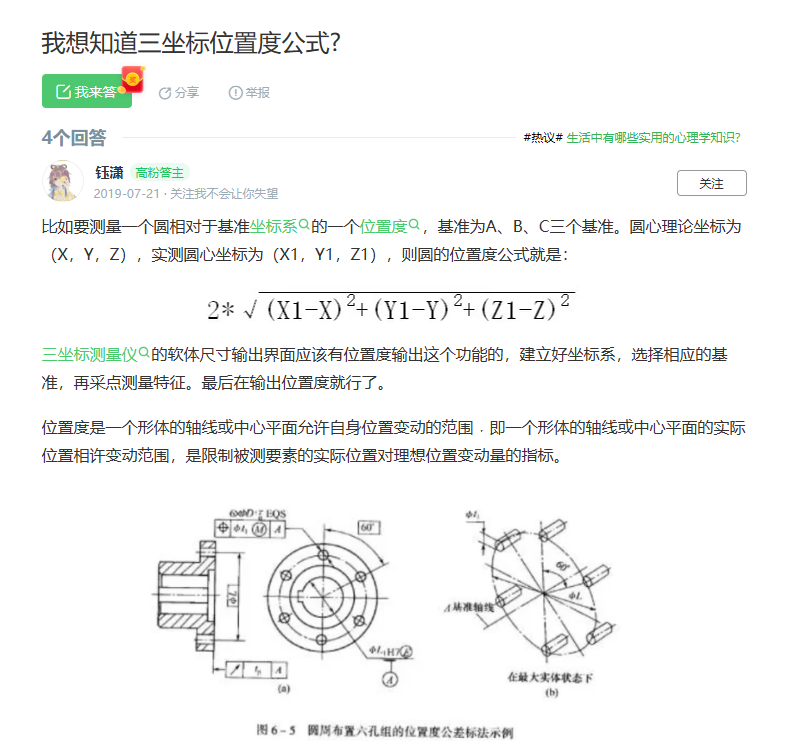

本帖最后由想學鈑金于 2023-8-9 19:06 編輯各位晚上好,大家普遍認知的位置度計算公式應該是下面那個2個方向開根號X2,但是這個公式是不考慮自身基準面影響的,也就是不考慮Z方向,只考慮X,Y方向,如果考慮Z方向位 ...

回復

想學鈑金 發表于 2023-8-10 12:10:11

真的很想知道啊，有詳細一點的說法嗎

魚兒雷 發表于 2023-8-10 10:24:06

基準也是個軸線，自身是個軸線或者點，那就X,Y 就行了。
基準是個點，自身是個點。。。想不出來

紫風a 發表于 2023-8-10 08:27:56

學習

FKUEDEJXSQ2 發表于 2023-8-10 08:18:58

解鎖姿勢了

yzugwh 發表于 2023-8-10 00:47:15

取決于你被測要素是什么，如果是點，那么位置度肯定是實際位置和理論位置距離的兩倍，也就是說這時Z向偏差是需要考慮的，但是，如果被測要素是中心線/軸線，那么沿軸向方向的偏差無需考慮，這時就沒有Z的參與
如果對GDT有疑問，可以關注我的微信公眾號“浩工尺寸漫談”，可能有些內容會對你有幫助

想學鈑金 發表于 2023-8-9 19:06:51

本帖最后由想學鈑金于 2023-8-9 19:07 編輯

有GD.T的老師知道的嗎

舊年之約zck 發表于 2023-8-9 18:55:59

漲姿勢了

okmeiyou 發表于 2023-8-9 18:31:14

學習了。
