做一條搖擺椅子，技術難題

查看數: 1677 | 評論數: 4 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2023-8-9 17:00

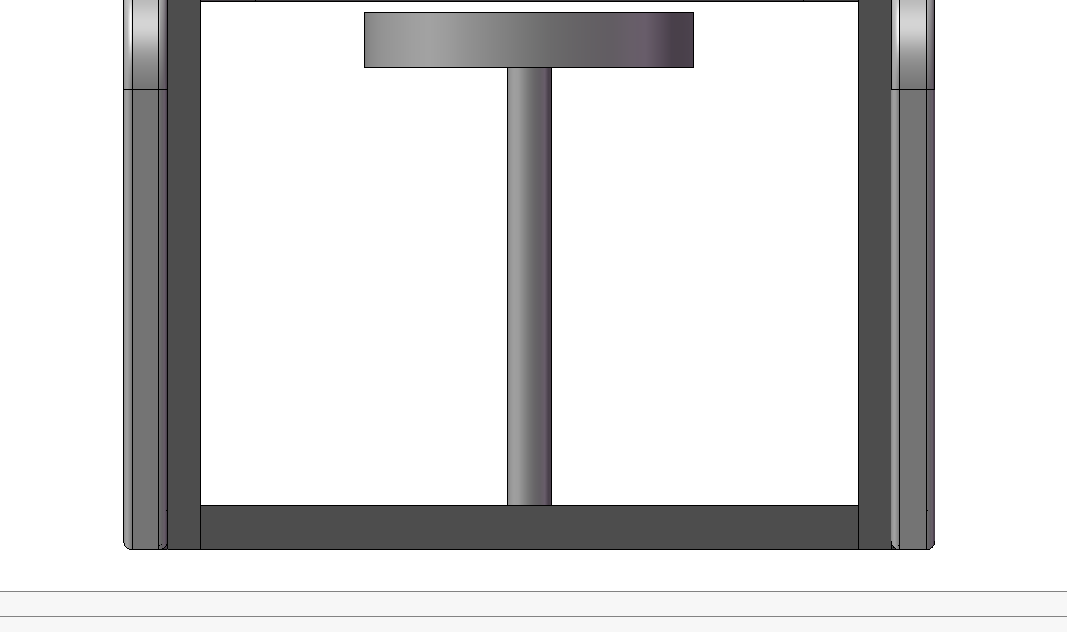

做一條搖擺椅子，屁股坐上去需要前后左右各個方向轉動傾斜小于30°，還要自己屁股到一個角度時，在這個角度可以通過螺絲或者把手鎖住。承載100kg，目前靈感魚眼軸承或橡膠軟柱實現轉動傾斜， ...

回復

trongtrongtrong 發表于 2023-8-10 09:20:33

在坐墊下面周圍弄四根連桿，連桿連接地面四個方向的滑塊，滑塊再分別固定到地面四個方向的滑軌上，調到合適的位置就鎖緊滑塊。

路人丙 發表于 2023-8-10 08:15:16

qiedaocai 發表于 2023-8-9 18:34
推薦半球凹撐住半球凸，似乎固定的時候更容易做到

參考轉向球頭結構，100千克就是1000N，30傾角，就是500N,高度算600，就是300牛米，力不算大

okmeiyou 發表于 2023-8-9 18:35:02

這個有點挑戰性，做兩個垂直的扇形盤，盤上有弧線槽，螺栓穿入弧線槽，需要鎖定位置的時候擰緊螺栓上的手輪，用一根彈簧支撐座墊，座墊可以圓錐擺動調位，在彈簧下端內的支柱外設置內圓錐限位30度以內。

qiedaocai 發表于 2023-8-9 18:34:15

推薦半球凹撐住半球凸，似乎固定的時候更容易做到
