kinling 發表于 2023-8-9 12:35
這個受力是一塊板上一部分受力，我用分割面來表現出那個受力區域當做固定，不是很方便做圓角，然后如果這 ...

如果是焊接的這些直角的地方應力超了有問題嗎

kinling 發表于 2023-8-9 12:35
這個受力是一塊板上一部分受力，我用分割面來表現出那個受力區域當做固定，不是很方便做圓角，然后如果這 ...

那些地方就是焊接點，因為焊接的地方是直角對接 所以會出現應力集中現象，現在就是不知道需不需要管這些地方

板厚上至少應有三層單元，盡量簡化一些不必要的結構，盡量利用對稱條件減少計算量。

yishui522 發表于 2023-8-9 13:33

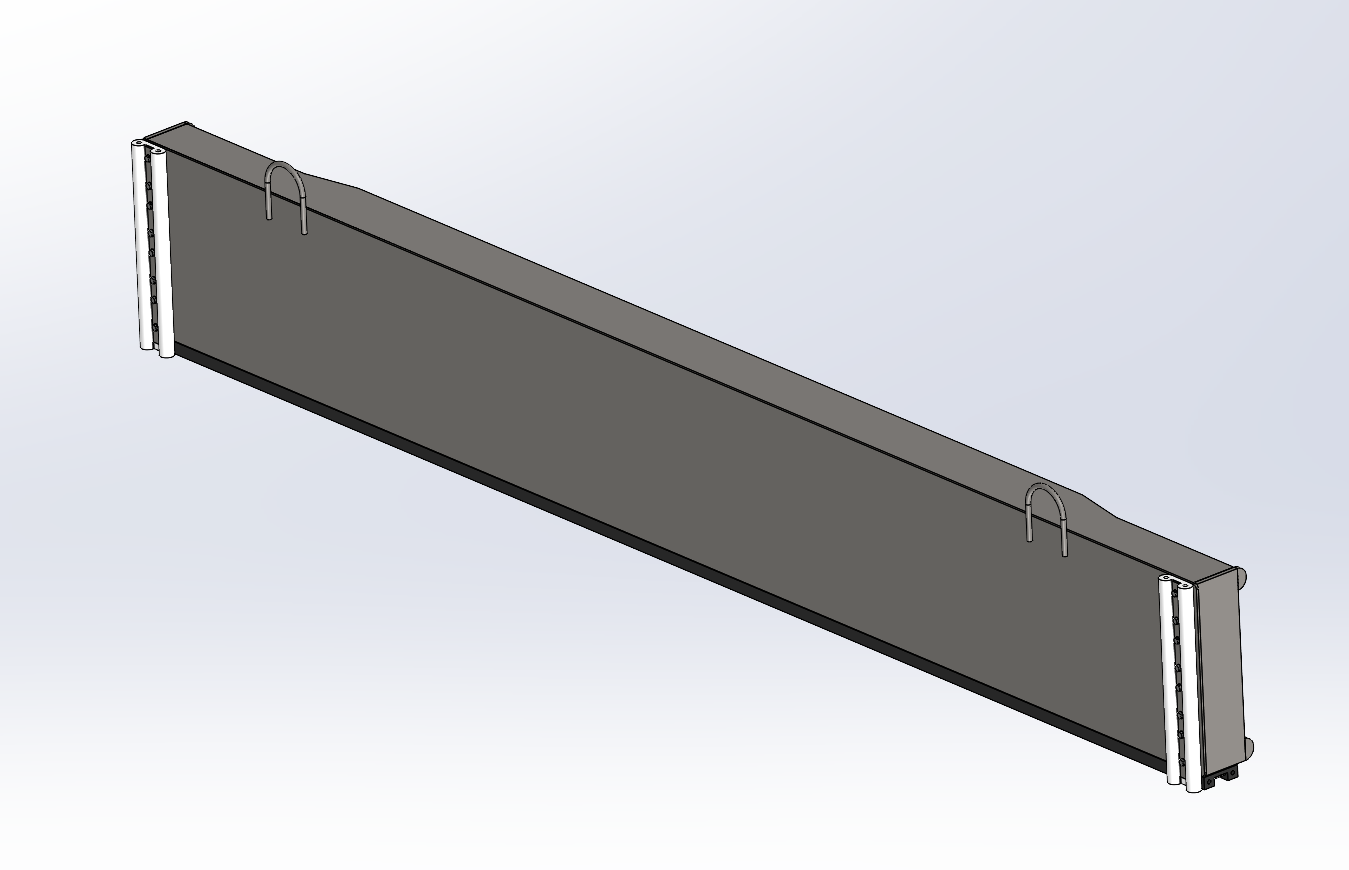

這不是水利上的閘門么

是的

這不是水利上的閘門么

角上的叫應力歧義，不用管，計算錯誤而已。你要管，那些地方就加圓角，網格細分

找個教程看看比這快的多。
不信你看看能看明白嗎。看樣子是分析焊件。固定夾具選P的平面，載荷選受水壓力的面，計算一下大小，看看零件所處位置，是否均勻分布。網格化，運行計算
