如何簡化升降結構，把成本降低。

查看數: 6731 | 評論數: 13 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2023-6-19 21:00

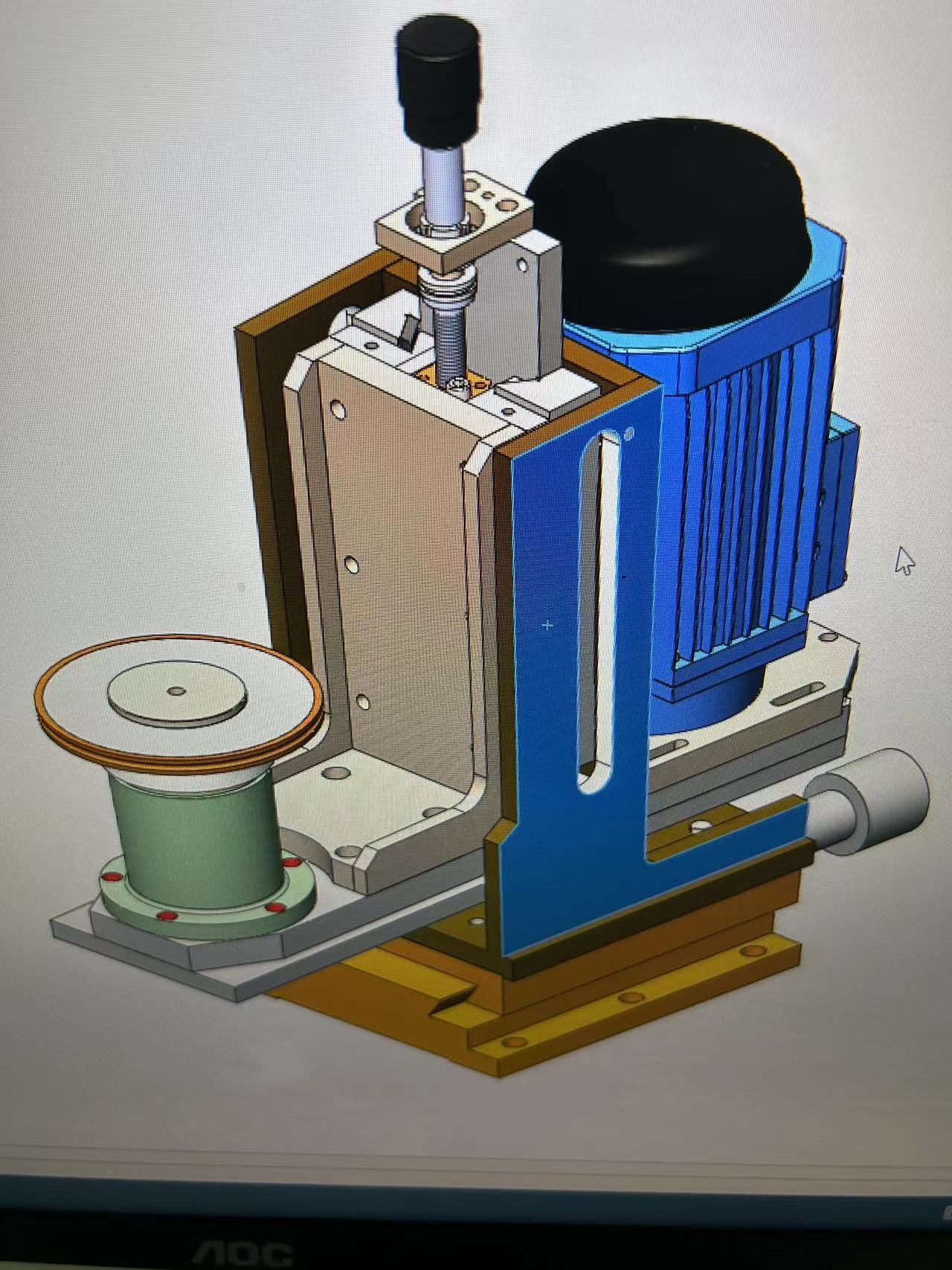

乳白色的那一堆零件是升降結構來的，用絲杠+帶螺紋孔的固定座來實現升降的功能，現在要求降低成本，要把這一堆零件簡化和優化。只要能達到可以升降20mm的范圍就可以了，請問有什么好點子呢。這個升降還需要帶動電機 ...

回復

范老大1111 發表于 2024-5-16 12:45:58

學習了

2956658400 發表于 2023-6-21 14:23:07

4顆螺絲+1塊板

只為更好 發表于 2023-6-20 21:32:48

idola 發表于 2023-6-20 08:13
導軌放到藍色機架上，電機和圓輪支座做成一體的，導軌用線軌

線軌是不是就那種滑塊和導軌組合那一套東西嗎？

只為更好 發表于 2023-6-20 21:14:05

pengzhiping 發表于 2023-6-20 09:15
就買鑄鐵的燕尾槽導軌就可以了

能用成熟的配件標準的配件就用能買得到的，減少加工成本

已經是了，現在是要改其他的零件

pengzhiping 發表于 2023-6-20 09:15:52

就買鑄鐵的燕尾槽導軌就可以了

能用成熟的配件標準的配件就用能買得到的，減少加工成本

gemiusunyi 發表于 2023-6-20 08:34:21

沒精度要求就上推桿，幾十塊的那種

石油地質-波菜 發表于 2023-6-20 08:33:16

絲杠螺母成本應該不高是不是貴在導軌那一套了改個結構比如直線導軌硬軸之類的呢

欣欣子 發表于 2023-6-20 08:23:35

人工抬成本最低。

月薪300招個人干，省錢發表于 2023-6-20 09:22

idola 發表于 2023-6-20 08:13:40

導軌放到藍色機架上，電機和圓輪支座做成一體的，導軌用線軌
