在你載荷加載正確的前提下（貌似你的載荷有點混亂），強度是沒問題的。而且安全余量很大。

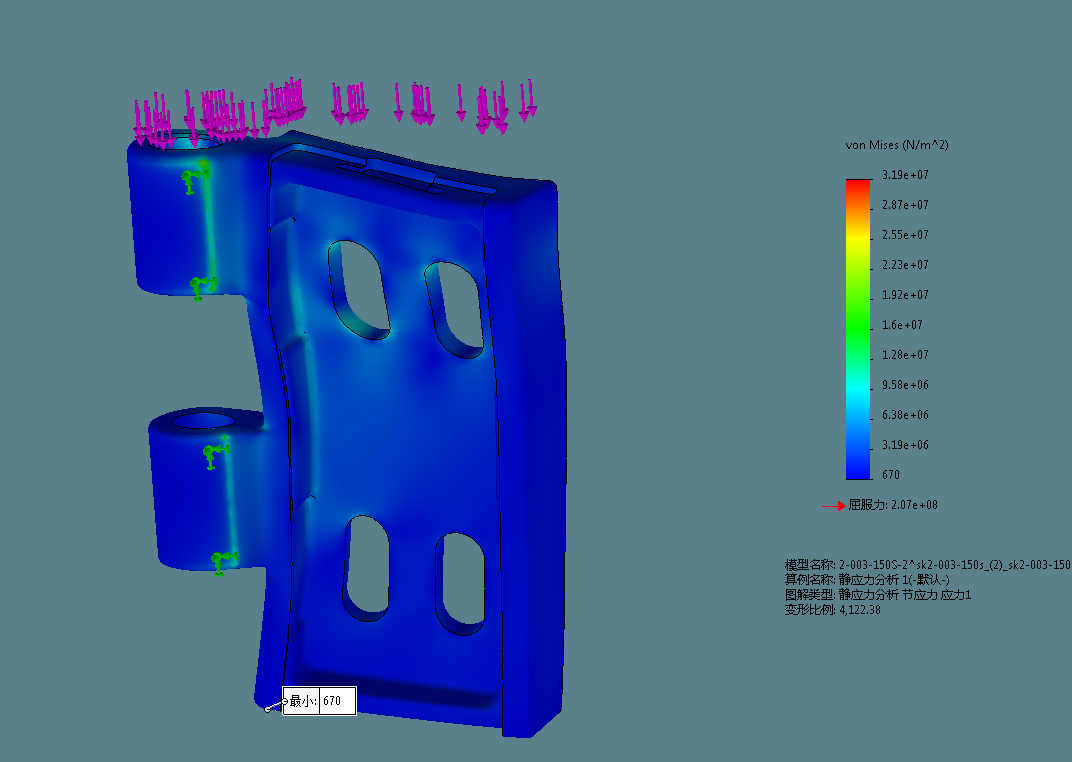

根據圖片數值，該鉸鏈塊材料的屈服力是207MPa，在該受力狀態下的von mises應力最大值為31.9MPa，所以強度是夠的。
注：Von Mises 應力是基于剪切應變能的一種等效應力。值為(((a1-a2)^2+(a2-a3)^2+(a3-a1)^2)/2)^0.5。其中a1,a2,a3分別指第一、二、三主應力，^2表示平方，^0.5表示開方。其大概的含義是當單元體的形狀改變比能達到一定程度，材料開始屈服。（百度的）

材料沒有屈服不就是承重沒問題嘛

斯文棒棒 發表于 2023-6-15 15:15
強度是夠的

這個怎么轉換成承重啊？

強度是夠的

第一次搞，之前沒接觸過有限元
