這個受力圖 是兩段 支撐

聯軸器端是 輸入端

其他的受力總和=輸入端

左右各側為 懸臂梁   中間為簡支梁。材料力學計算一下即可

這種用在擠壓機比較多，一般是轉一周送出多少料（排出的體積）

螺旋葉的尺寸要有，即轉一周 擠出多少體積

第二 物料的密度計算
這樣有體積有密度 可以算 轉一周的擠壓的質量。

第三 這些都是基本理想計算，還要計算物料和筒內壁摩擦阻力

所以希望在計算一個軸類的零件的時候 應該把工況列出來 這樣很好算

把你的結構截個圖出來，然后把前端傳動處標下距離，支撐處標下距離，兩點支撐處標下受力大小或者拉力值，這樣方便給你解答

我不清楚你具體的位置和力，我也不是做這個方向的。。 直覺上：你的力就是F= SQRT((FX^2)+(FY^2))...力臂就是這個力到A的位置L..所以玩具就是 M=F*L，在支點A處。 類似第五圖。

liuxiaoran 發表于 2023-5-11 21:07
畫圖能不能轉專業點，支撐點不給，力矩不給，力的大小和作用點不給。。。

就畫一條毛毛蟲。。

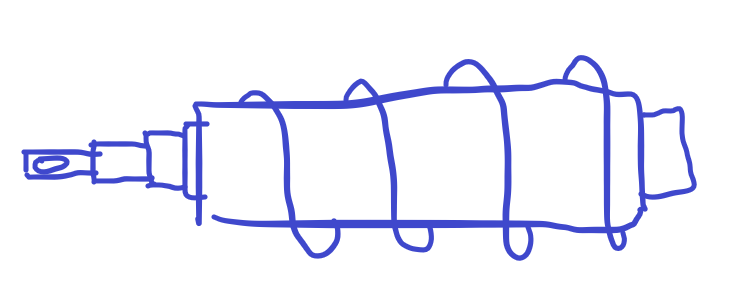

就是不清楚力的作用點所以才想問問，圖還沒有畫所以只能大概表達一下

畫圖能不能轉專業點，支撐點不給，力矩不給，力的大小和作用點不給。。。

就畫一條毛毛蟲。。
