東海fyh126 發表于 2023-5-4 08:08

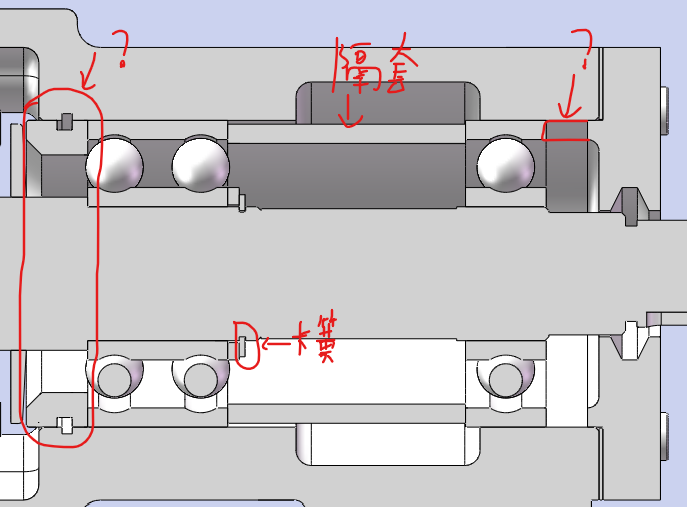

感覺這個是找錯圖，，，，軸徑鍵槽都開到壓蓋孔內了。。。左邊的問號部位應該是個帶腰孔的定位套吧。軸承內 ...

鍵槽位置沒改好是錯的可以忽略。。軸承裝配的話想靠公差控制內孔過盈、外圈間隙，實際中這種會很難裝嗎？左邊準備不要那個套了感覺會很難拆裝，打算加個孔卡簧或端蓋這樣子。老師給的參考文件估計就是有錯的想讓我們自己研究改正吧

感覺這個是找錯圖，，，，軸徑鍵槽都開到壓蓋孔內了。。。左邊的問號部位應該是個帶腰孔的定位套吧。軸承內外徑都一樣，好裝嗎、？

z34801601 發表于 2023-5-3 14:00
謝謝，意思是左邊軸承只靠軸肩定位就可以，外圈不用再另外壓緊了對嗎。現在隔套和壓蓋都壓的軸承外圈，是 ...

內圈外圈都行，但是一般一邊有一個定位就可以了，壓外環的話中間那部分的卡簧也可以不要，然后壓外圈的話徑向要有定位，你圖上這個隔套這么放會往下掉，和箱體接觸。另外考慮轉速大小，轉速大的話溫升會導致隔套、端蓋尺寸膨脹。出現卡死的情況，最好在一邊加上波形墊片。

一條幸運的咸魚 發表于 2023-5-3 14:17
打開鏈接也看不見嗎，直接搜索那一段地址

這個應該是本地硬盤的地址，別人看不到吧。。

z34801601 發表于 2023-5-3 14:15
圖片看不到阿兄弟。。

打開鏈接也看不見嗎，直接搜索那一段地址

一條幸運的咸魚 發表于 2023-5-3 14:13
file:///C:/Users/ADMINI~1/AppData/Local/Temp/WeChat%20Files/503e7423286b40eb7655166660525df.png
我 ...

圖片看不到阿兄弟。。

file:///C:/Users/ADMINI~1/AppData/Local/Temp/WeChat%20Files/503e7423286b40eb7655166660525df.png
我都是這樣搞的-file:///C:/Users/ADMINI~1/AppData/Local/Temp/WeChat%20Files/503e7423286b40eb7655166660525df.png

耳機xx6 發表于 2023-5-3 11:49
右邊要頂到軸承邊，左邊的話看看你左面后面的部位有沒有密封了  假如左面已經有密封那這個蓋和槽都可以不要 ...

謝謝，意思是左邊軸承只靠軸肩定位就可以，外圈不用再另外壓緊了對嗎。現在隔套和壓蓋都壓的軸承外圈，是因為我覺得壓內圈的話對滾動會不會有磨損，因為還是學生都是書上理論的東西，想了解下實際應用怎樣設計的更合理

右邊要頂到軸承邊，左邊的話看看你左面后面的部位有沒有密封了  假如左面已經有密封那這個蓋和槽都可以不要，要是沒有密封的話留個蓋，把密封加上就行了。其他的話，中間的隔套改小，把中間卡簧槽去掉，隔套內徑和軸外徑配合，然后直接去頂軸承。當然中間就這樣不改也行。
