凸輪槽怎么畫

查看數: 2801 | 評論數: 7 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2023-4-14 12:31

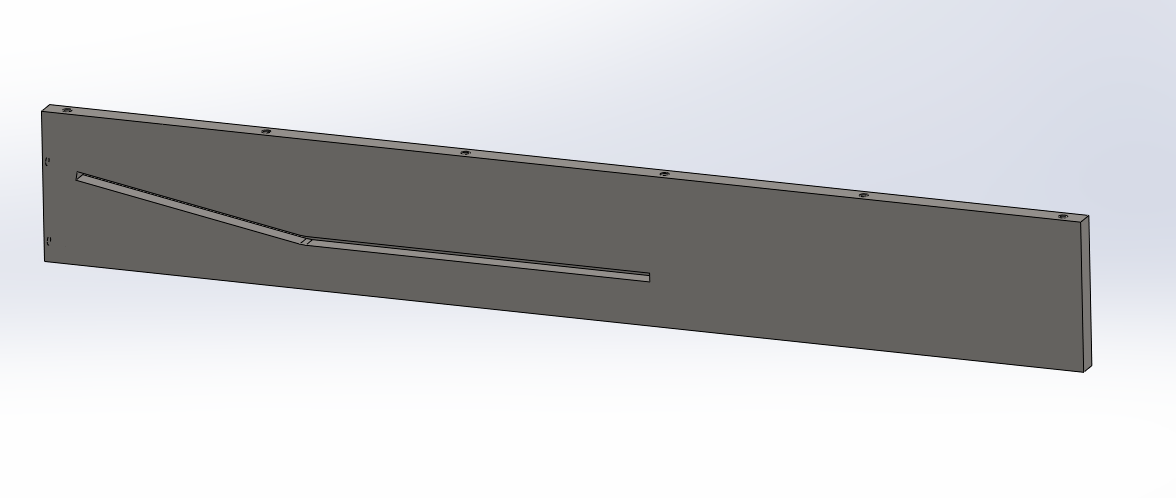

本帖最后由 zl12yy 于 2023-4-14 13:40 編輯麻煩咨詢一下，讓一個軸承在這個槽里滑動，如果用凸輪配合，這個槽應該選哪個面或者線？我是草圖厚度切除，但是選哪個才能與軸承配合，讓軸承在槽里滑動？求大神指 ...

回復

zl12yy 發表于 2023-8-23 09:59:38

謝謝兄弟，解決了

假如時光倒流. 發表于 2023-4-14 20:26:41

把草圖組合中樣條曲線工具---樣條曲線工具---套合樣條曲線再進行切除，再配合試試

格式化丿自己 發表于 2023-4-14 15:42:52

試試路徑配合

zl12yy 發表于 2023-4-14 13:36:25

粘貼的圖片沒顯示出來，怎么上傳圖片？

用復制粘貼的方式上傳圖片，你確定你不是來搞笑的嗎發表于 2023-4-14 14:44

zl12yy 發表于 2023-4-14 13:35:37

怎么上傳圖片？我粘貼的圖片沒顯示

yd9608 發表于 2023-4-14 13:29:49

只要保證槽底面和軸承側面能配合即可

hxt610 發表于 2023-4-14 13:11:28

口說無憑，上圖為據。

(๑•́‧̫•̀๑) 發表于 2023-4-14 13:19
