發布時間: 2023-4-12 13:52

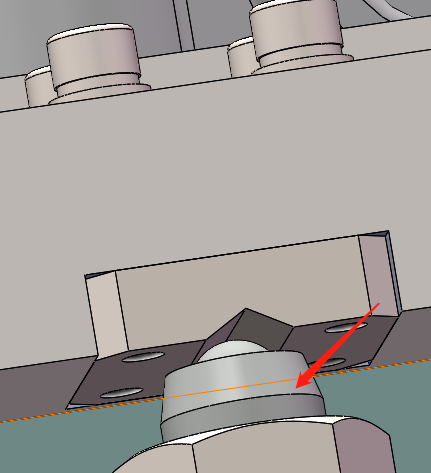

正文摘要:本帖最后由 吃饃的魔 于 2023-4-12 15:31 編輯 哪位大佬知道，這種兩邊限位的公差怎么給？寬度30mm 。 限位球頭柱塞的 按銷孔配合公差給還是別的類型？ 補充內容 (2023-4-12 17:05): ... |
| 斜面保證對稱公差即可，螺紋孔位置尺寸要有要求，螺孔相對于配合面要有垂直度要求，螺釘過孔保持自由配合即可，定位塊螺紋盡可能使用細牙螺紋配合，間隙小。 |
| 這種帶螺紋球頭柱塞本身就不是定位特別精準的，最好設計成可調的 |
gaxisjtu 發表于 2023-4-12 20:55 精度要求還是很高的，正負0.1mm之內吧 |
| 看實際使用，是否對精度要求高？ |
路人丙 發表于 2023-4-12 16:50 上面兩個螺接的零件的 橫向 （距離30mm）配合 |
| 沒看明白哪兩個面配合？ |
| 特意去了tb看的，這個球頭的外徑是個正的公差。配合的孔也是個正的公差。而且說用的時候還要涂抹膠，防止掉出來。 |
| 看結構你那個球頭應該是帶彈簧的，俗話叫碰頭，這種不用給公差，安裝位置注意彈簧有一定的與壓縮量就可以。 |
| 錐面和誰配合呢 |
