求助，一個龍門架類的氣缸卸料設備

查看數: 4691 | 評論數: 17 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2023-3-21 15:41

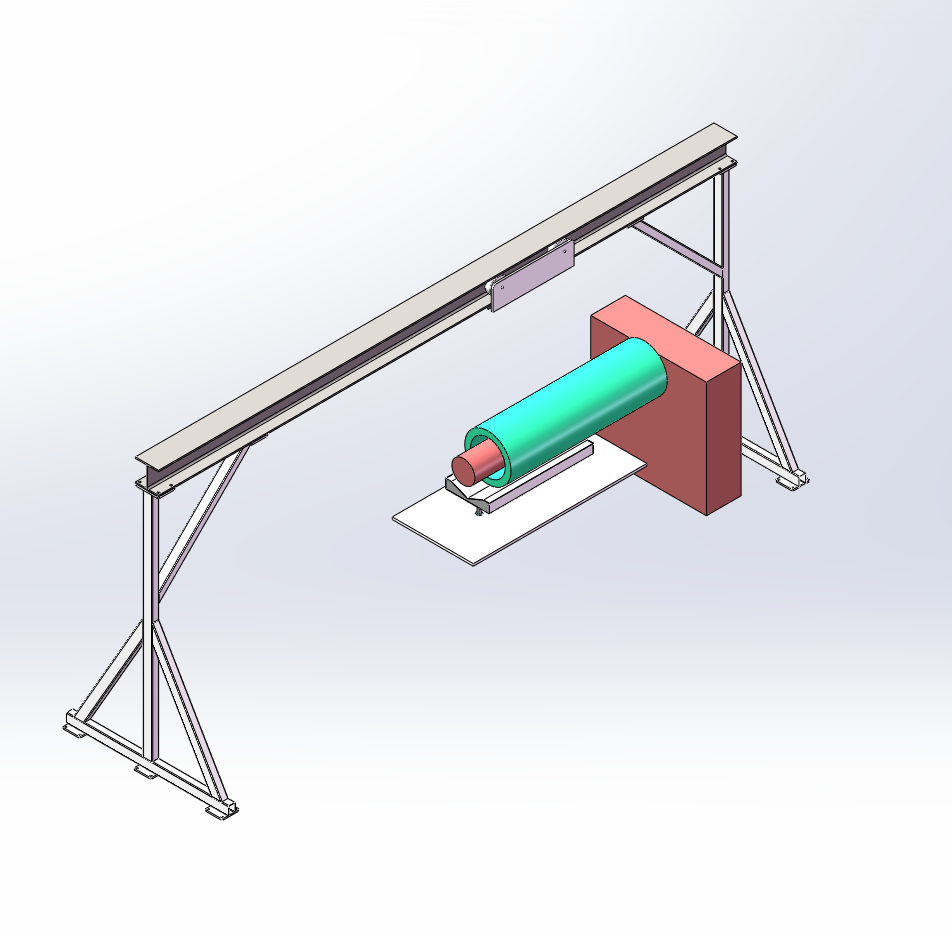

如圖，公司想做一個自動卸料的設備，需把圖片中的圓筒移出設備，再通過其他裝置把圓筒推出移動托盤。工件最大重量在300kg左右，有這種類似的結構可以借鑒嗎？ ...

回復

李成億 發表于 2023-3-22 11:07:03

劉濤123 發表于 2023-3-21 17:24
能詳細說一下嗎？

劉濤123 發表于 2023-3-22 09:37:53

-YUN- 發表于 2023-3-21 16:29
頂升，移出輥軸，V型托盤像火車一樣往一邊側翻，工件滾動到導軌上

這個工件下方始終不能有物體存在。

劉濤123 發表于 2023-3-22 09:35:57

默笑滄海發表于 2023-3-21 19:18
3樓說的沒錯，這種設備軋鋼廠很多，附圖給你參考。

謝謝，

劉濤123 發表于 2023-3-22 09:34:31

斯文棒棒發表于 2023-3-22 09:23
老板大方的話就買這個，

這個屬實是用不到，工件下放不允許有物體

斯文棒棒 發表于 2023-3-22 09:23:16

老板大方的話就買這個，


xianban7 發表于 2023-3-22 08:35:11

4樓說得很清楚啊，關鍵是簡單便宜

默笑滄海 發表于 2023-3-21 19:18:22

3樓說的沒錯，這種設備軋鋼廠很多，附圖給你參考。




長頸鹿大師兄 發表于 2023-3-21 19:12:02

做4個動力，舉升。4個點鉸鏈固定一個V型料斗。
將一側的2個動力收回，可以做出一個翻斗的動作。
內外行走做線軌+斜齒輪齒條帶電機驅動。個人觀點，可以討論

劉濤123 發表于 2023-3-21 17:32:45

gemiusunyi 發表于 2023-3-21 16:25
應該不難啊
問題是你上下料靠夾具還是什么
去看看軋鋼廠的上下料視頻就通了

上料可以不考慮，主要是下料，需要把工件移動出來，然后自動卸料
