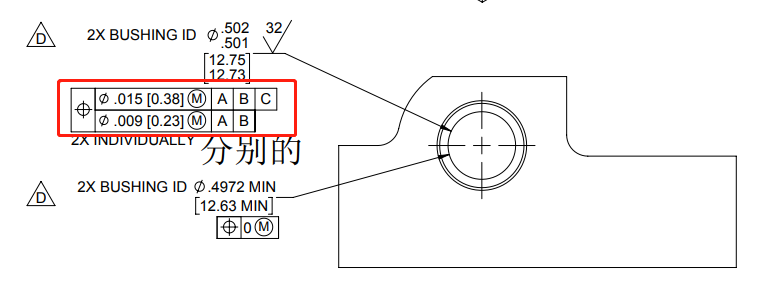

正文摘要:如圖，這個孔在壓鉚前沒有位置度，但是標注了27這個尺寸帶方框，但是壓鉚后要求了位置度，C基準在下面那個面，壓鉚之前的尺寸是否應該標注到C基準面的尺寸48帶框，如果這樣標注是正確的，那27這個尺寸應該怎么理解， ... |
| 雖然沒看到A基準在哪，但是猜測應該是垂直于孔的面，這樣要求可以要求孔的公差帶關于A面的垂直；基準B對應的方框27，基準C我沒懂為啥是這個面，有什么意義，并且也沒標尺寸，個人理解，他應該是想標到方框23尺寸對應的面，這樣，位置度的三個基準才不沖突，且完整。 |
|
理論尺寸標的時候需要考慮基準？ 相應的形位公差都會帶基準了吧， 沒必要 |
晨曦yzm 發表于 2023-3-17 09:39 定位尺寸要求到上面那個面，基準C在下面，這樣尺寸不是沖突了 |
| 第一個的不是定位尺寸要求嗎？到ABC三個基準的尺寸公差要求？ |
| 求解 |
