求大佬指點一結構設計思路，萬分感謝。

查看數: 2544 | 評論數: 6 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

加油干AAA

發布時間: 2023-3-9 14:49

正文摘要:

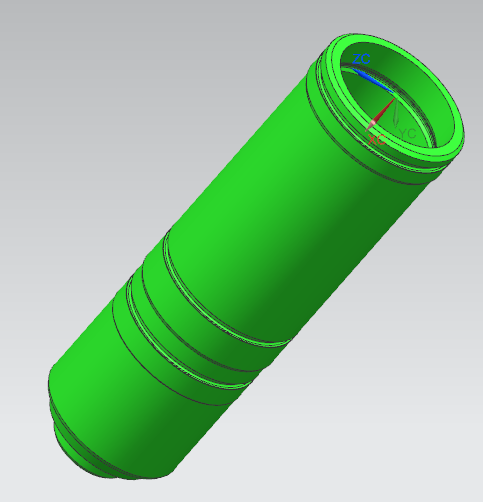

如圖，工件1與工件2都是中空柱狀零件，都是一端內孔大，一端內孔小，且內孔小端呈錐形結構，無法直立。若兩工件通過傳送帶或振動盤混合上料，試設計機械裝置，或巧妙方法，使工件內孔大一端在后，內孔小一端在前運 ...

回復

Aleksander 發表于 2023-3-30 10:50:34

每天進步一點點！

譬如朝露 發表于 2023-3-9 19:20:07

第一個可以按倒角進行篩選，第二個可以按重量進行篩選

wx_c57kw5nu 發表于 2023-3-9 19:09:49

wx_c57kw5nu 發表于 2023-3-9 14:59
震動盤可以解決的，用類似鉤子的機構分選內孔方向，出來后根據需要再一次定向就好。

去找家做震動盤的問一下就知道了，可以搞定的，原理就是小孔勾不住，大孔勾住翻身。

蛋蛋超人 發表于 2023-3-9 17:53:15

相信別人啦，別人可以一邊做一邊調整篩選條件，現場角磨機伺候。

蛋蛋超人 發表于 2023-3-9 15:32:01

帶著密封圈篩選嗎？帶著的話，可以在振動盤這里讓工件豎著，大孔在上，小孔在下。然后沿著圓弧掉到皮帶線上橫著，小孔在前。如果不帶密封圈，直接讓振動盤廠家給你做方案好了，振動盤出來就是你需要的樣子。

點評

加油干AAA

老師這個方法我也想過，但是我這是混合上料，外徑有差異的工件還算好豎立，可是第一個工件外徑是一致的，不太好實現。發表于 2023-3-9 16:57

wx_c57kw5nu 發表于 2023-3-9 14:59:11

震動盤可以解決的，用類似鉤子的機構分選內孔方向，出來后根據需要再一次定向就好。

點評

加油干AAA

在振動盤內就能實現嗎？我目前想的是在傳送帶上進行篩選。鉤子不知如何布置才能實現方向篩選發表于 2023-3-9 16:55
