大佬們教教我彎管應該怎么標注

查看數: 3396 | 評論數: 6 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2022-12-26 17:24

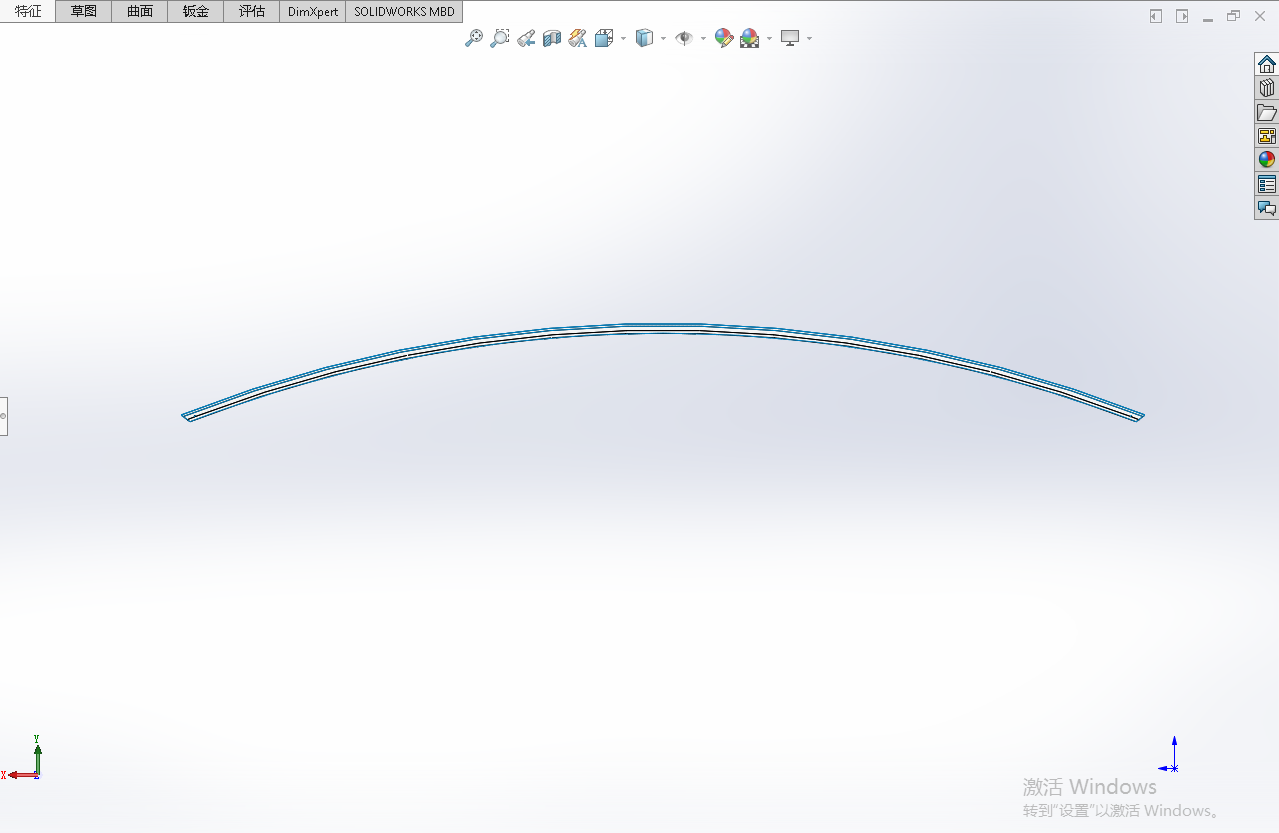

本帖最后由猶格·索托斯于 2022-12-26 17:45 編輯有人和我說用中心線標注，有的說用坐標標注，還有人說標半徑，希望能出給圖讓我看看就更好了，能讓人看明白怎樣生產 ...

回復

非線性最優解 發表于 2022-12-28 11:24:13

實在不行翻翻書吧

gemiusunyi 發表于 2022-12-28 11:08:42

gemiusunyi 發表于 2022-12-27 10:49
中心線直徑，弧長，切口
其實最重要的是先于供應商溝通，要實現你的直徑有沒有對應彎管模具、
彎管的精準 ...

褶皺是是在彎管彎曲過程中，受擠壓面產生的材料堆積變型，工藝有辦法解決，看供應商
精準度，是你彎曲的曲率公差，之前試過彎60度圓管，同樣一套模具彎出來的堆疊在一起有還是有一些誤差，導致軌道輪轉彎時有的很順有的總是卡卡的

gemiusunyi 發表于 2022-12-27 10:49:05

中心線直徑，弧長，切口
其實最重要的是先于供應商溝通，要實現你的直徑有沒有對應彎管模具、
彎管的精準度和褶皺是要點

請問精準度和褶皺分別是指的什么？為什么說是重點？發表于 2022-12-28 11:00

西斜 發表于 2022-12-27 09:28:20

自己明白尺寸保證能做出來就行，別人看不明白跟我有關系嗎？

andriycike 發表于 2022-12-27 09:00:01

把半徑和垂直高度標上

飛翔的企鵝y 發表于 2022-12-26 17:39:38

可以看成整圓的一部分？
