湯圓園 發表于 2022-12-27 16:14
能在這么一個圖上畫這么多零件圖的，我想不可能是設計院出的圖，估計是個二手工程師出的，設計院標準化就過 ...

感謝大佬解答

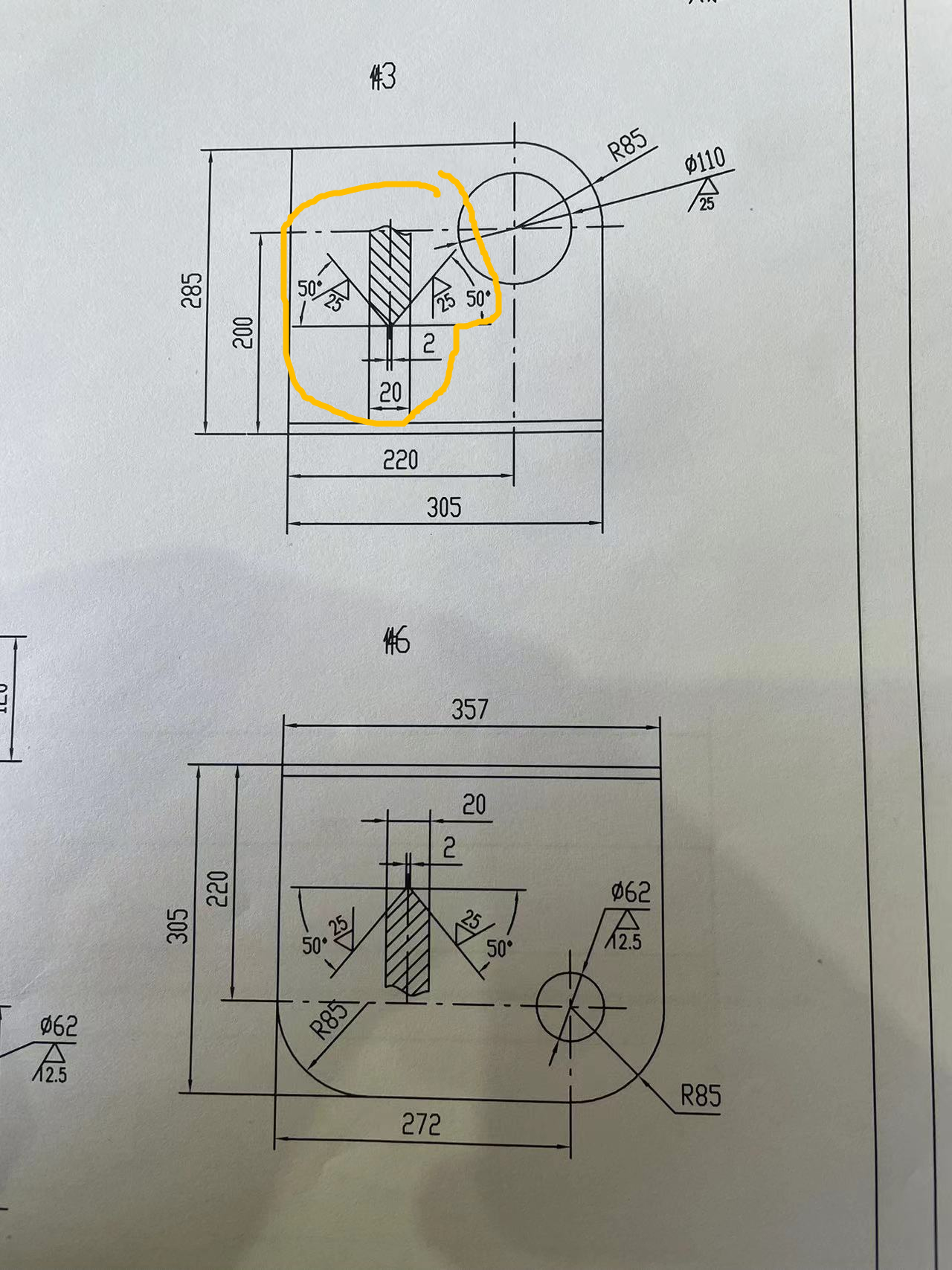

能在這么一個圖上畫這么多零件圖的，我想不可能是設計院出的圖，估計是個二手工程師出的，設計院標準化就過不了，這個圈出來的按尺寸方向肯定是那兩塊板的坡口尺寸，這種不按標準畫的圖只能和設計的人當面確認了，不然誰知道呢，制圖標準就是為了制圖規范化，讓大家能統一規則制圖識圖不產生錯誤的理解。

坡口

dashajiang 發表于 2022-12-15 17:32
這叫斷面圖（他畫的不標準），意思是20的板厚，兩側焊接坡口角度50，中間留2毫米。粗糙度25意思是等離子下 ...

感謝大佬回復

斷面圖，機械設計手冊里有這種畫法

這叫斷面圖（他畫的不標準），意思是20的板厚，兩側焊接坡口角度50，中間留2毫米。粗糙度25意思是等離子下料的時候，直接泚出來，不用上床子加工。

進來學習一下

畫的太隨意了。就是為了電焊倒的坡口。

對照焊合圖，應該是坡口！只不過畫的不太正規，正常的應該坡口要與邊線對齊。
