求助：旋鈕卡口加工問題

查看數: 2942 | 評論數: 12 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2022-11-25 09:45

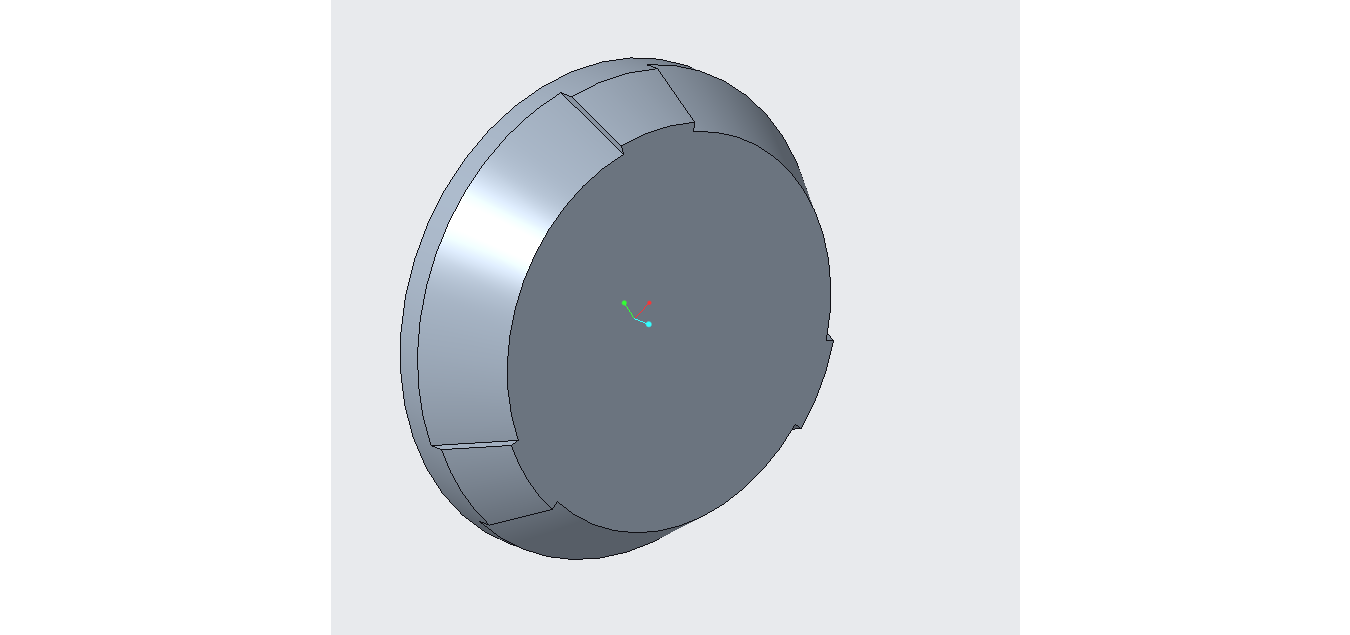

大家好，求助大家碰到個加工問題，附件圖1是個旋鈕，需要設計制作個扭力板手與之匹配的扭頭，帶著旋鈕一起轉動旋緊。這個旋鈕直徑是19mm，那個臺階高度為0.3mm不到。現在我設計成圖2套筒的仿形。但是加工費用太高 ...

回復

魍者歸來 發表于 2022-11-26 16:56:07

友情提示，作成6槽的

白無無 發表于 2022-11-26 16:18:29

1600.這個供應商以后可以直接pass掉

設計問題干嘛賴供方啊，原設計不就只能放電加工么發表于 2022-11-26 22:32

飛翔通 發表于 2022-11-25 12:50:54

原來的結構也不用放電啊，一次裝夾就做出來了，普通的數控銑出來就行。
沒有什么特殊構造啊。

孫慶魯 發表于 2022-11-25 11:33:47

lqchn 發表于 2022-11-25 10:19
只有0.3mm凸起，扭矩應該不大吧，卡口搞成開放式的，直接銑就便宜了。

悟了

東海fyh126 發表于 2022-11-25 10:55:07

口銑大點，那么準懟進去還要費事。

葉小龍 發表于 2022-11-25 10:28:06

lqchn 發表于 2022-11-25 10:19
只有0.3mm凸起，扭矩應該不大吧，卡口搞成開放式的，直接銑就便宜了。

茅塞頓開，自己知識還是淺薄了，謝謝大家。

lqchn 發表于 2022-11-25 10:19:38

只有0.3mm凸起，扭矩應該不大吧，卡口搞成開放式的，直接銑就便宜了。

C:\Brose\liqian2\OneDrive - Brose Group\UserDir\Desktop\新建文件夾\1.png

葉小龍 發表于 2022-11-25 10:18:46

開創新紀元發表于 2022-11-25 10:14
三處槽直接銑開就行，16元解決。

我明白了，謝謝。我改下設計，

葉小龍 發表于 2022-11-25 10:17:57

開創新紀元發表于 2022-11-25 10:14
三處槽直接銑開就行，16元解決。

這個槽銑開？供方回復是放電做

sgxap666 發表于 2022-11-25 10:05:02

別做那么復雜，簡單點
