摩托車鋁合金輪轂有辦法設計機加工通用工裝嗎

查看數: 3331 | 評論數: 3 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2022-10-30 07:05

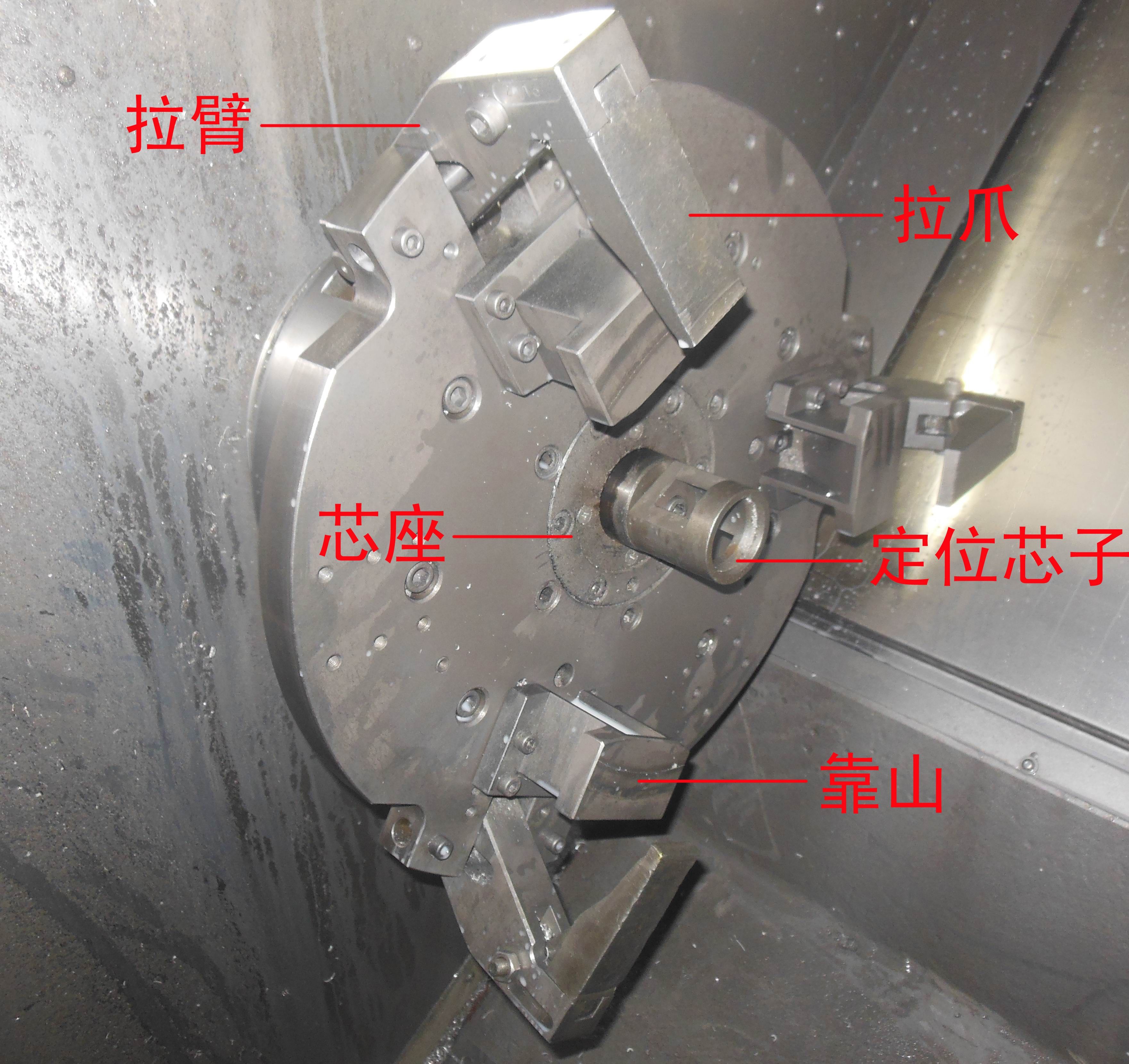

我們的產品是摩托車鋁合金輪轂，機加工時候裝夾方式如圖示，因為輪轂直徑尺寸從10英寸到19英寸都有，更換產品時候就要對靠山和拉爪進行調整和更換，員工也覺得很麻煩。不知道有沒有辦法設計成通用工裝，哪怕是分階段 ...

回復

yjtsky.520 發表于 2023-11-18 15:01:20

嘗試一下用氣缸的的方式，將拉臂，拉抓和靠山做成一個可滑動的模塊

yjtsky.520 發表于 2023-11-18 14:52:06

將拉臂，拉抓，靠山做成一個可滑動的模塊，嘗試一下用氣缸的方式。

我在或不在呢 發表于 2022-10-30 09:26:35

把用來定位和裝夾的尺寸都列出來，還有需要注意閉空的地方和尺寸，最好來一個圖紙，說明下具體的零件輪廓。另外，請介紹下現有夾具的裝夾動作和定位方式。這樣別人才好理解你的具體問題
