請教一種收放料結構

查看數: 3387 | 評論數: 18 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2022-10-26 15:29

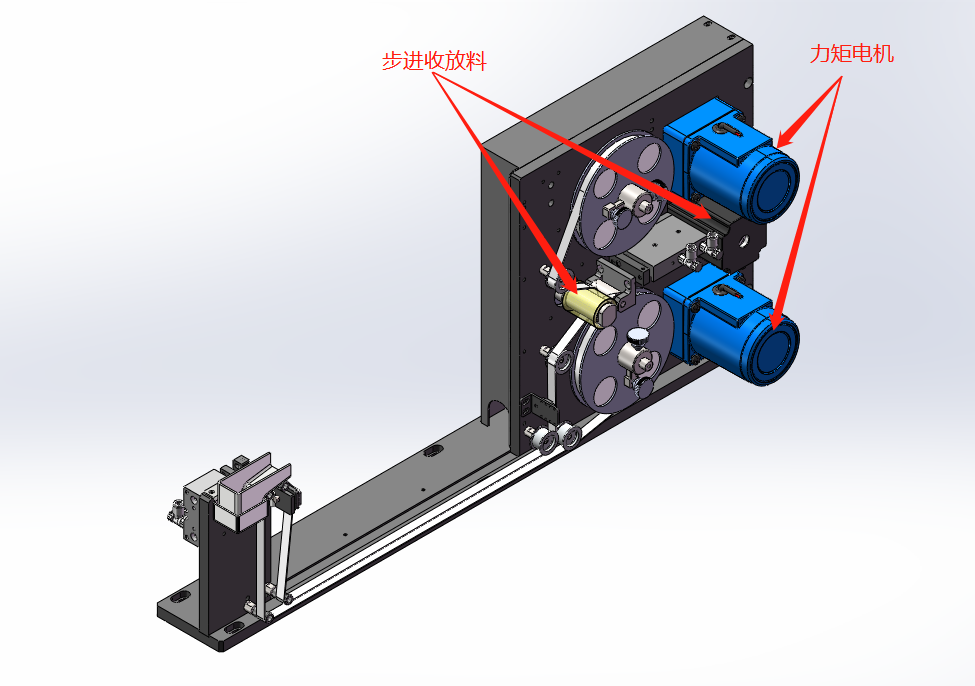

如圖，這里收放料用了兩個力矩電機提供張緊力，用步進電機控制放料速度，有點是可以保證放料速度穩定可控，但是結構太復雜了，換無塵布太麻煩，不知道各位大俠有沒有什么建議啊，指點一下~ ...

回復

huangjie2008 發表于 2022-10-27 08:00:53

厲害樓主

東北制造 發表于 2022-10-26 23:29:44

大白小白發表于 2022-10-26 20:59
東北老哥，你設計的？

高看我了！

我只是個打工人的，
哪有這個能力～～～~~~···.

受不了了 發表于 2022-10-26 22:59:01

步進和力矩電機都不喜歡，電子材料行業的復合機收放卷可以參考一下，或者制袋機

受不了了 發表于 2022-10-26 22:28:34

像圓壓圓模切

大白小白 發表于 2022-10-26 20:59:31

東北制造發表于 2022-10-26 17:52
應該是，軸旁邊有開關。
(ง •̀_•́)ง(ง ˙o˙)ว

東北老哥，你設計的？

東北制造 發表于 2022-10-26 17:52:08

大白小白發表于 2022-10-26 17:49
黃色是氣漲軸？

應該是，軸旁邊有開關。
(ง •̀_•́)ง(ง ˙o˙)ว

鑄林邀風 發表于 2022-10-26 17:51:19

東北制造發表于 2022-10-26 17:47
大概
(˶￣᷄ꈊ￣᷅˵ )醬嬸兒滴～～～~~~···.

怎么感覺這個更復雜啊，軸是氣漲軸嗎......

確實是有些繁雜，這個是用伺服電機直驅收卷、放卷，繞過各個無動力輥軸，伺服電機和輥軸都可以靈活左右X方向移動。。。發表于 2022-10-26 17:55

大白小白 發表于 2022-10-26 17:49:36

東北制造發表于 2022-10-26 17:47
大概
(˶￣᷄ꈊ￣᷅˵ )醬嬸兒滴～～～~~~···.

黃色是氣漲軸？

hl90 發表于 2022-10-26 17:47:37

鑄林邀風發表于 2022-10-26 16:46
是的，準確的說是彈簧頂著摩擦片

可以直接自己做啊，沐風網看看，一抓一大把，下一個下來研究，對著hua yi ge

哈哈，也是，應該也找找這種3D網站，發表于 2022-10-26 17:52
