買個推桿電機拆開就知道了

搜蝸輪蝸桿升降機

買個現成的絲桿舉升機多好，不用自己設計。

成封 發表于 2022-10-19 11:52
螺母怎么只要旋轉不移動上下位置呢，請賜教

紅的螺母，蘭的基座孔，黑的頂絲

螺母上加一個軸承  然后這個組件壓裝在殼體內  用擋圈做限位   這不就是螺母只轉動 不移動了么

shentu 發表于 2022-10-19 11:22
絲桿上開槽，固定體有個銷或鍵，限制絲桿旋轉。
然后旋轉螺母，畢桿就只平移了。

螺母怎么只要旋轉不移動上下位置呢，請賜教

時間不多多益善 發表于 2022-10-19 11:14
螺母只轉動  限制豎直方向位移    絲桿限制轉動  只發生位移

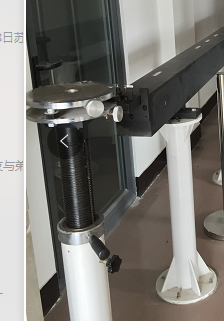

能具體說一下這個結構嗎，看了一下圖片，想不明白其中的原理

思念從未退卻 發表于 2022-10-19 10:55
這種應該是梯形絲桿吧

我也只是看到有這么一樣圖片。現在想復制這種結構。想不明白其中的道理

清開靈 發表于 2022-10-19 11:00
明確哪里動，哪里不動，哪里轉，哪里不轉，然后干它

這個轉動螺母。絲桿作垂直上下運動，現在不知道這個螺母怎么固定的。想不能明白其中的道理。
