三腳貓 發表于 2022-10-14 10:09
軸承座原件一般是鑄件,拼焊件,外形一艤?zhǔn)遣患庸さ?所以不能當基準用
對經常要拆卸的,定位找正困難的,在底 ...

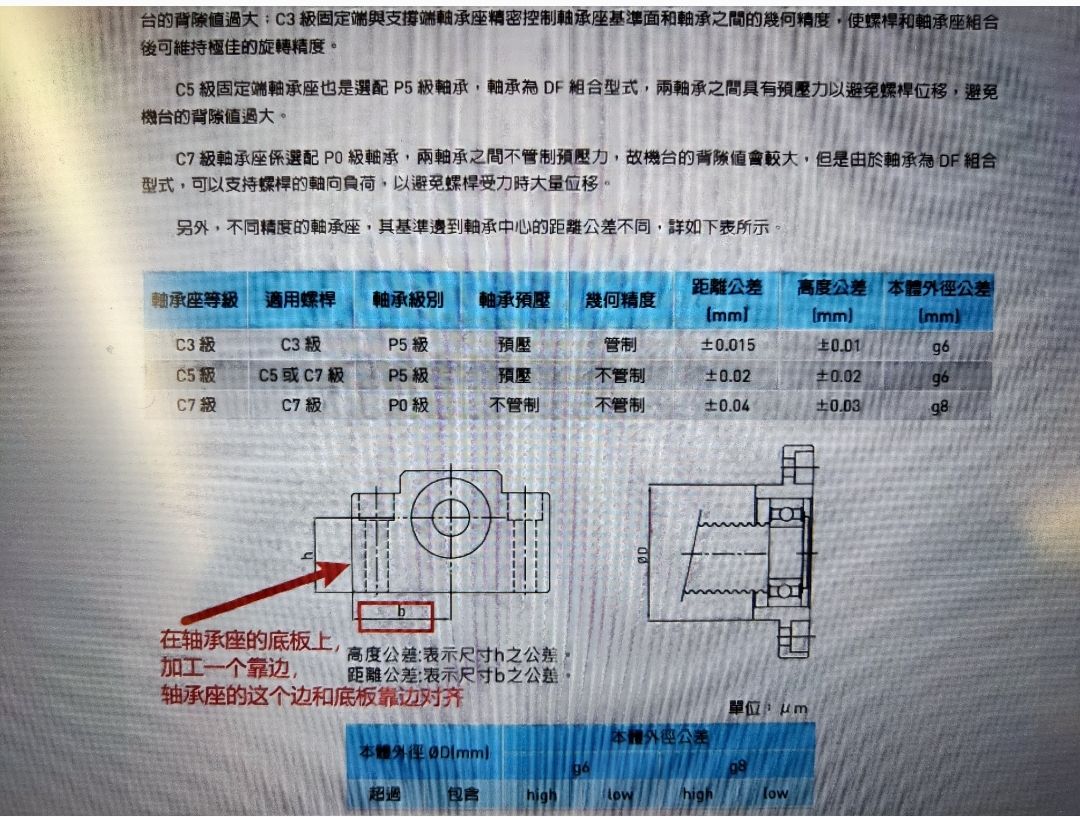

我看上銀和THK上面的軸承座都標準了中心孔到側邊的位置公差，大概兩絲左右，應該是作為中心孔的定位基準，因此是有加工的。我看到很多評論都建議不加工靠邊，避免出現無法調整。我也不打算加工靠邊了。由于公司加工能力限制，沒法在底板上加工銷孔。也非常感謝您的建議

軸承座原件一般是鑄件,拼焊件,外形一艤?zhǔn)遣患庸さ?所以不能當基準用
對經常要拆卸的,定位找正困難的,在底板上鉆2個錐硝,或在外周鉆3個靠山定位銷

加肥貓devil 發表于 2022-10-14 09:45
不要前后都加，只加其中的一邊就行。

嗯嗯，前后都加屬于過定位了。非常感謝

思念從未退卻 發表于 2022-10-14 09:34
講道理不行，標準件一般這個面不是作為基準面的，自己加工出圖就可以

額額，學習了

共產可期 發表于 2022-10-14 09:20
額額，原來前后可以加銷釘限位，學習了，非常感謝您！！！

不要前后都加，只加其中的一邊就行。

講道理不行，標準件一般這個面不是作為基準面的，自己加工出圖就可以

hxglty 發表于 2022-10-14 08:47
這種方式不行，裝配師傅安裝的時候還是要保證絲桿的滑動順暢，假如你那樣定位死了，不順暢的話還是會拆掉定 ...

好的好的，了解了。您說的很有道理，十分感謝您的解答

2011ayoon 發表于 2022-10-14 08:25
軸承座底板側面一般不加工的吧（一般也比較難加工），另外實際軸承座就是給你一定的調節用的，否則設計成固 ...

是的，有的是軸承座上開銷孔，然后調整好絲桿模組與滑軌的精度之后，然后在安裝底板上加工銷孔，也就是配打，這樣做最好。但我們沒有相關加工能力，就想著用靠邊。現在看來，這樣設計是不妥當?shù)摹Ｎ掖蛩闳∠麄?cè)面靠邊。十分感謝您的解答疑惑

邢云鶴 發表于 2022-10-14 08:14
這樣弄加工成本就上來了，本身裝配過程中就存在累計誤差。如果按照側面作為基準，那軸承孔相關的同軸度或者 ...

嗯嗯，之前是考慮絲桿模組整體網另外一邊偏移，因?yàn)槁葆斶^孔和螺釘之間有個間隙調整。現在看了很多評論說不加靠邊，那就按不加靠邊的設計來安全一些。非常感謝您的解答
